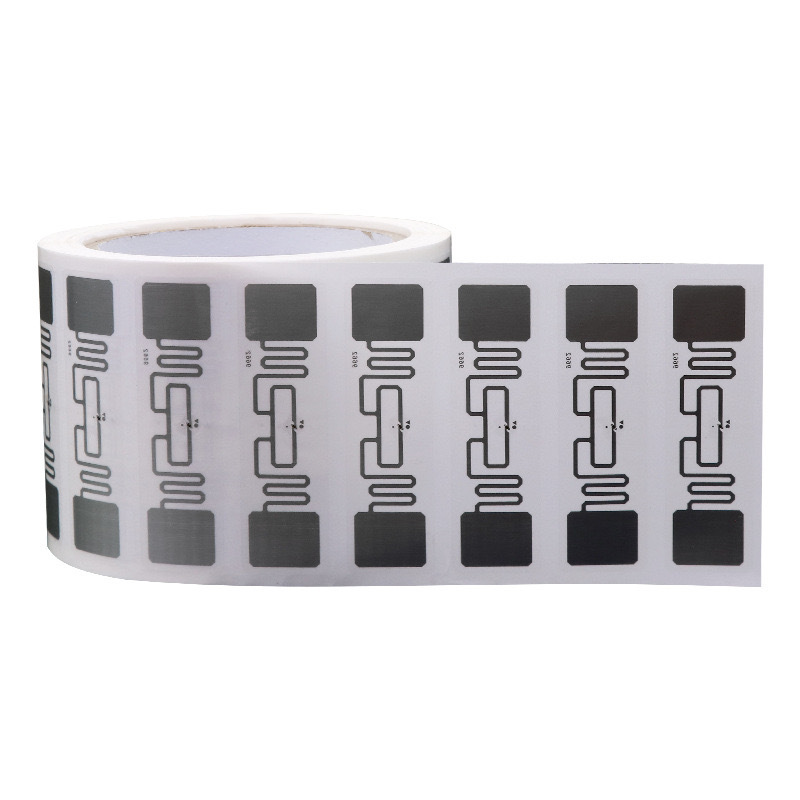

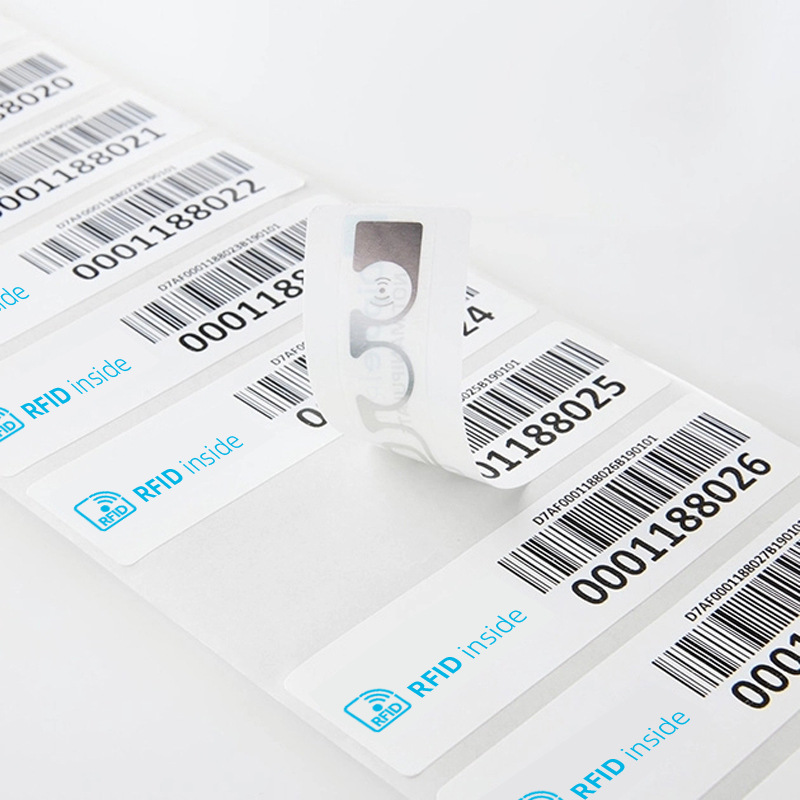

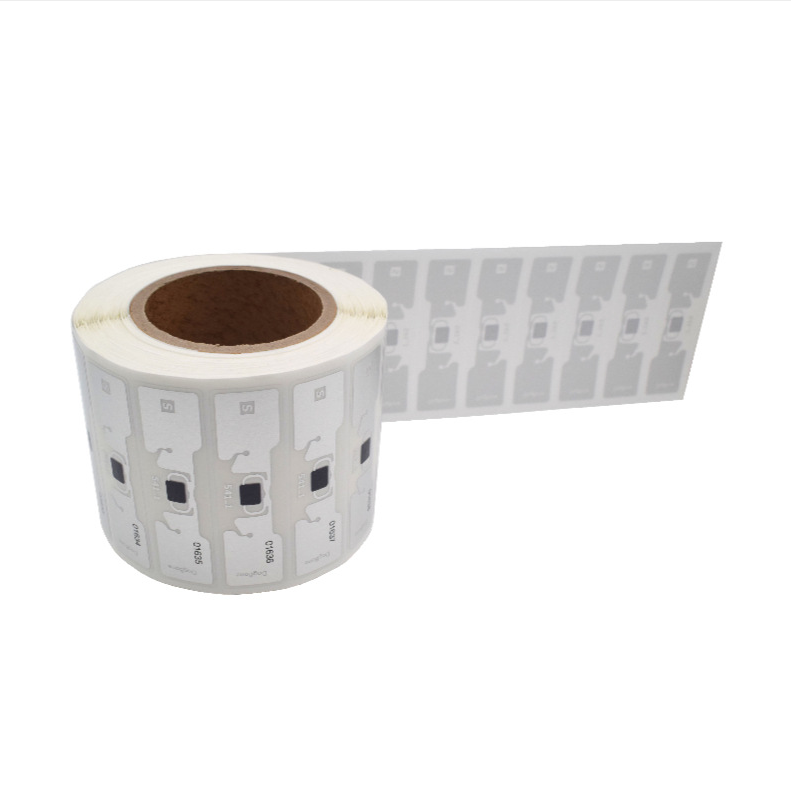

860–960 MHz Testreszabott nyomtatott passzív RFID UHF matrica címke
Passzív RFID-chipes matrica UHF-azonosításhoz
Az UHF-matricacímke egy öntapadó RFID-címke, amelyet kompatibilis UHF RFID-olvasókkal történő érintésmentes tárgyazonosításra használnak.
A nyomtatható matrica szerkezetében egy passzív RFID-chip és antenna található, amely lehetővé teszi a címkézett tárgyak közvetlen látótávolság nélküli leolvasását.
A JIA RFID egyedi RFID-chipes matricákat szállít olyan projektekhez, amelyeknél a chipek típusát, a ragasztó típusát, a nyomtatott információkat, a tekercsben történő szállítást és az EPC-kódolást is lehet választani.
Az UHF-matricák főbb jellemzői
- Érintésmentes UHF-leolvasás
A címke akkumulátor nélkül is támogatja az RFID-leolvasást, és használat közben az olvasó jeléből nyeri az áramellátását. - Nyomtatható azonosító felület
A matrica felületén látható adatok – például logó, vonalkód, QR-kód, sorozatszám vagy eszközazonosító – helyezhetők el. - EPC-adatok összevetése
A kódolt EPC-adatok összevethetők a nyomtatott számokkal vagy a háttérrendszerben tárolt készletnyilvántartási adatokkal. - Rugalmas szállítási formátum
A címkék egyenként vagy tekercsben is beszerezhetők nyomtatási, kódolási vagy felragasztási folyamatokhoz. - Alkalmazás-specifikus ragasztó
A ragasztót és a címkeanyagot a célfelületnek és a működési környezetnek megfelelően kell kiválasztani.
Műszaki előírások
| Funkció | Specifikáció |
|---|---|
| Termék típusa | UHF-matrica / RFID-chipes matrica |
| RFID típus | Passzív UHF RFID |
| Frekvencia | UHF 860–960 MHz, a regionális előírásoktól függően |
| Jegyzőkönyv | EPC UHF Gen2 / ISO/IEC 18000-63 |
| Chip opciók | Impinj Monza R6, NXP UCODE 8, Alien Higgs-4 vagy a jelenlegi projekttel kompatibilis UHF-chipek |
| Memória | A kiválasztott chip-modelltől függ |
| Anyagszerkezet | Nyomtatható felületi anyag, RFID-betét, ragasztóréteg és elválasztó fólia |
| Felületi anyag | PET vagy projektspecifikus címkeanyag, opcionális védőfóliával |
| Ragasztó típus | Akril vagy a projekthez igazított nyomásérzékeny ragasztó |
| Tartomány olvasása | Megfelelő körülmények között akár 10 m-ig; a jeladótól, az olvasótól, a felülettől és a környezettől függ |
| Üzemi hőmérséklet | Példa a hőmérsékleti tartományra: -40 °C és +85 °C között, a választott anyagtól és ragasztótól függően |
| Védelmi lehetőség | A projekt követelményeitől függően védőréteg vagy zárt kialakítás |
| Nyomtatási lehetőségek | Logó, sorozatszám, vonalkód, QR-kód, eszközazonosító és egyedi grafikák |
| Szállítási formátum | Egyedi címkék, tekercsben vagy egyedi méretekben |
| Kódolási beállítások | EPC-bejegyzés, felhasználói memória-bejegyzés, TID-egyeztetés, sorozatszám-egyeztetés vagy adatbázis-összekapcsolás |
| MOQ | 10 000 db |
A tömeggyártás megkezdése előtt ajánlott mintavizsgálatot végezni, mivel a ragasztó teljesítménye és az olvasási távolság az adott tárgy felületétől, az olvasó beállításaitól és a telepítési környezettől függ.
Tipikus alkalmazások
- Készletcímkézés
A készletnyilvántartáshoz használt RFID-matricák kartondobozokon, polcokon, tárolódobozokon, termékeken, iratokon és raktári cikkeken egyaránt használhatók. - Eszközök azonosítása
Az UHF-címkék segítségével azonosíthatók a nem fém jellegű eszközök, berendezések, dokumentumok, tokok és tárgyi eszközök. - Logisztika és csomagolás
Az RFID-matricákat kartondobozokra, csomagokra, raklapokra, szállítási címkékre vagy visszaváltható csomagolásokra lehet felragasztani, amennyiben a felület alkalmas erre. - Jármű- vagy parkolási azonosító
A megfelelő matricaméret elősegítheti a jármű azonosítását vagy a szélvédőn keresztüli hozzáférést, miután elvégezték az olvasó és a felszerelési hely tesztelését. - Retail termékcímkézés
A kiskereskedők a nyomtatott UHF-címkéket felhasználhatják a termékek azonosítására és a készletfelvételi folyamatokhoz.
Alkalmazási példa: Raktári készletcímkézés
Egy raktárban nyomtatott UHF-címkéket helyeznek el a kartondobozokra és a raktározóedényekre.
Minden címkén látható sorozatszám vagy vonalkód található, míg a kódolt EPC az árukészlet-nyilvántartási rendszerben szereplő SKU-hoz vagy raktári helyhez tartozó bejegyzéshez van kapcsolva.
A készletellenőrzés során a személyzet kézi UHF RFID-olvasóval olvassa be a címkével ellátott árucikkeket. A rendszer összehasonlítja a beolvasott EPC-adatokat a várt készletlistával, és azonosítja a hiányzó, felesleges vagy rossz helyen elhelyezett árucikkeket.
A bevezetés előtt a mintákat a tényleges kartonanyagon, a címke elhelyezkedésén, az olvasó modelljén és a raktári munkafolyamaton tesztelik.
UHF-matrica vs. UHF-nedves beágyazás vs. fémfelületre szerelhető RFID-címke
| Összehasonlítási pont | UHF matrica címke | UHF nedves betét | Fém RFID címke |
|---|---|---|---|
| Termékforma | Kész vagy nyomtatható RFID-matrica | Ragasztóréteggel és hordozóréteggel ellátott RFID-betét | Fémfelületekre tervezett címke |
| Felületi anyag | Nyomtatható címkefelület | Nyomtatás előtt esetleg átalakításra lehet szükség | Rugalmas vagy merev címkeszerkezet |
| Ragasztó hátlap | Igen | Igen | Általában ragasztással vagy mechanikus rögzítéssel |
| Fő felhasználás | Készlet-, eszköz- és csomagcímkék | Címke-átalakítás és OEM-gyártás | Fém szerszámok, gépek, informatikai eszközök, konténerek |
| Fémek összeférhetősége | Közvetlen fémhez nem alkalmas, kivéve, ha kifejezetten erre a célra tervezték | Közvetlen fémre nem alkalmas, kivéve, ha módosítják | Fémre történő felszerelésre tervezték |
| A vevő számára legmegfelelőbb választás | Végfelhasználók és integrátorok | Címkefeldolgozók és OEM-felhasználók | Ipari eszközkövetési projektek |
A UHF matrica címke akkor ajánlott, ha a vevőnek kész, ragasztós RFID-címkére van szüksége.
A címkék feldolgozásához az UHF-es nedves beillesztés alkalmasabb.
Fémre szerelhető RFID-címkére akkor van szükség, ha a címkét közvetlenül fémre kell felszerelni.
Készen áll arra, hogy UHF-címkékkel javítsa a készletjelölést?
Kérjük, adja meg a címke méretét, a felület anyagát, az olvasó modelljét, a grafikai fájlt, a kódolási formátumot és a kívánt mennyiséget.
JIA RFID ajánlani tudunk egy megfelelő matricakialakítást, és a tömeggyártás megkezdése előtt elkészítjük a tapadás-, nyomtatás-, kódolás- és leolvasási tesztekhez szükséges mintákat.
Gyakran Ismételt Kérdés
A leggyakrabban feltett kérdések az UHF-matrica-címkével kapcsolatban
Az RFID-chipes matrica egy általános, öntapadó RFID-címke. Az UHF-matrica kifejezetten az UHF RFID-technológiát használja, ami kompatibilis a nagyobb hatótávolságú leolvasással.
A szokásos UHF RFID-matricák általában nem alkalmasak közvetlen fémfelületre történő rögzítésre. A fém tárgyakhoz általában fémfelületre rögzíthető RFID-matrica, távtartó szerkezet vagy fémellenes címke szükséges.
A vízállóság vagy a kültéri használatra való alkalmasság a burkolat anyagától, a fedőrétegtől, a ragasztótól, a tömítési módszertől és a beépítési körülményektől függ.
A minimális rendelési mennyiség 10 000 db.
Ellenőrizze az alkalmazás felületét, a címke méretét, a szükséges leolvasási távolságot, az olvasó modelljét, a chip típusát, a grafikát, a ragasztási követelményeket, a kódolási formátumot, a szállítási formátumot és a rendelési mennyiséget.
