Wie programmiert man RFID-Tags? Ein praktischer Leitfaden für Einsteiger (2025)
Inhaltsverzeichnis
Zusammenfassung
RFID-Tags werden heute überall eingesetzt – von der Palettenverfolgung im Lager über Wäschereisysteme in Krankenhäusern bis hin zu Zugangskontrollkarten. Viele Menschen, die ein RFID-Projekt starten, stellen sich dieselbe Frage: Wie programmiere ich RFID-Tags?
In diesem Leitfaden erkläre ich Ihnen, was Sie benötigen, den Programmiervorgang, die Unterschiede zwischen den verschiedenen Tag-Typen, wie Sie Daten mit Ihrem Smartphone oder Computer schreiben und wie Sie häufige Fehler vermeiden können.
Egal, ob Sie Ingenieur oder Techniker sind oder sich einfach nur zum ersten Mal mit RFID beschäftigen – diese Schritt-für-Schritt-Anleitung hilft Ihnen dabei, die Funktionsweise der Programmierung in realen Anwendungsfällen zu verstehen.
Was bedeutet es, einen RFID-Tag zu programmieren?
Programmierung eines RFID-Tag bedeutet, Daten auf den Chip im Tag zu schreiben, damit dieser einen Artikel identifizieren oder nützliche Informationen speichern kann. Dies unterscheidet sich vom bloßen Lesen eines Tags.
Mit der RFID-Programmierung können Sie:
- Weisen Sie jedem Asset eine eindeutige ID zu.
- Produkt- oder Wartungsdaten speichern
- Statusinformationen aktualisieren
- Sichern oder sperren Sie das Tag, um Änderungen zu verhindern.
Wenn ein Lesegerät Funkwellen sendet, empfängt die Antenne des Tags Energie und sendet die gespeicherten Daten an das Lesegerät zurück.
Welche Daten können auf einem RFID-Tag gespeichert werden?
Die meisten RFID-Tags können Folgendes speichern:
- EPC (Electronic Product Code): die Hauptartikel-ID
- Benutzerspeicher (optional): zusätzliche Informationen wie Charge, Datum oder Wartungshistorie
- Zugangspasswort (Sicherheit)
- Passwort löschen (dauerhaft deaktiviert)
Die genaue Speichermenge hängt vom Chipmodell und vom Tag-Typ ab.
RFID-Tag-Typen vor der Programmierung verstehen
Nicht alle RFID-Tags können auf die gleiche Weise programmiert werden. Bevor Sie beginnen, identifizieren Sie den Typ des von Ihnen verwendeten Tags:
| Typ | Frequenz | Lesebereich | Umprogrammierbar? | Häufige Anwendungsfälle |
|---|---|---|---|---|
| LF (125–134 kHz) | Kurz | Einige Zentimeter | Beschränkt | Tieridentifikation, Zugangskontrolle |
| HF (13,56 MHz / NFC) | Kurz | 1–10 cm | Ja | Smartcards, NFC-Telefone |
| UHF (860–960 MHz) | Lang | 1–10 Meter | Ja | Logistik, Paletten, Wäscherei |
| Aktives RFID | Variiert | >100 Meter | Ja | Fahrzeuge, Bergbau, Ortung |
| Semi-Passiv | Medium | Medium | Ja | Temperatur-/Sensorüberwachung |
Wichtiger Punkt:
UHF und HF/NFC-Tags sind die am häufigsten verwendeten Tags für die Programmierung in industriellen und kommerziellen Projekten.
Wie oft können RFID-Tags neu beschrieben werden?
Basierend auf Hardware-Speichertechnologie:
| Tag-Kategorie | Rewrite-Zyklen | Anmerkungen |
|---|---|---|
| Nur-Lesen | 0 | Im Werk geschrieben |
| Einmal beschreibbar | 1 | Daten nach dem Schreiben dauerhaft gesperrt |
| Wiederbeschreibbar (LF/HF) | ~100.000 Zyklen | Geeignet für wiederholte Aktualisierungen |
| Wiederbeschreibbar (UHF) | ~10.000 Zyklen | Hängt von der Chipmarke und der Temperatur ab |
Die Lebensdauer verringert sich, wenn das Etikett starker Hitze, Vibrationen oder chemischen Umgebungen ausgesetzt ist.
So wählen Sie den richtigen RFID-Tag vor der Programmierung aus
Die Wahl des falschen Tags ist die häufigste Ursache für Programmierfehler.
Ich schlage vor, Folgendes zu überprüfen:
- Frequenz: LF, HF/NFC, UHF
- Umfeld: Metalloberfläche, Wasser, Chemikalieneinwirkung, Hitze
- Speichergröße: Benutzerspeicher erforderlich oder nur EPC
- Formfaktor: Etikett, Hartetikett, Wäscheetikett, Kabelbinder, eingebettetes Etikett
- Einbaulage: Verpackung, Gehäuse, Innenausstattung
Beispiel:
- Wäscheetiketten müssen hochtemperaturbeständig und wasserdicht sein.
- Kabelbinder-Etiketten müssen robust und manipulationssicher sein.
- Palettenetiketten erfordern eine große Lesereichweite und eine stabile Befestigung.
Welche Ausrüstung benötigen Sie zum Programmieren von RFID-Tags?
Grundlegende Werkzeuge
- RFID-Lese-/Schreibgerät
- RFID-Programmiersoftware
- Ein Computer oder ein Mobiltelefon
- Der RFID-Tag muss programmiert werden.
Industriewerkzeuge
Wenn Sie in großem Maßstab oder in automatisierten Produktionslinien kodieren:
- Fester Industrielesevorrichtung
- Externe Antennen
- RFID-Middleware, SPS oder ERP/MES-Verbindungen
Beispiele für Softwarelösungen:
- Zebra 123RFID
- Impinj Speedway Connect
- ThingMagic URA
- NXP TagWriter (für NFC)
- RFID-Explorer
Schritt für Schritt: So programmieren Sie RFID-Tags
Dies ist der allgemeine Programmier-Workflow, der in den meisten Branchen verwendet wird.
Schritt 1 – Einrichten des RFID-Lesegeräts
Verbinden Sie den Reader über folgende Schnittstelle mit Ihrem Computer:
- USB
- Ethernet
- Serie
- Bluetooth oder WLAN (mobile Geräte)
Öffnen Sie die Programmiersoftware und vergewissern Sie sich, dass das Gerät angeschlossen ist.
Schritt 2 – RFID-Tag richtig platzieren
Legen Sie das Etikett flach auf den Antennenbereich.
Stapeln Sie nicht zwei Tags übereinander, da der Leser sonst möglicherweise nicht das richtige Tag erkennt.
Tipps:
- Halten Sie Metall während der Programmierung fern.
- Die richtige Ausrichtung beibehalten
- Bleiben Sie innerhalb der Lesereichweite.
Schritt 3 – Vorhandene Daten lesen
Legen Sie das Etikett flach auf den Antennenbereich.
Stapeln Sie nicht zwei Tags übereinander, da der Leser sonst möglicherweise nicht das richtige Tag erkennt.
Tipps:
- Halten Sie Metall während der Programmierung fern.
- Die richtige Ausrichtung beibehalten
- Bleiben Sie innerhalb der Lesereichweite.
Schritt 4 – Neue Daten zum Schreiben eingeben
Sie können programmieren:
- Vermögens-ID-Nummern
- Produktcharge und Datumscodes
- Benutzerdefinierte Datenfelder
- URLs (für NFC)
- Wartungs- oder Inspektionsstatus
Schritt 5 – Daten auf den Tag schreiben
Klicken Sie in der Software auf „Schreiben“ oder „Programmieren“.
Überprüfen Sie nach dem Schreiben die Daten, indem Sie den Tag erneut lesen.
Einige Tags erlauben:
- Schreiben in den EPC-Speicher
- In den Benutzerspeicher schreiben
- Passwörter schreiben
Schritt 6 – Tag sperren oder mit einem Passwort schützen (optional)
Verwenden Sie bei Bedarf die Sicherheitseinstellungen:
- EPC sperren, um Überschreiben zu verhindern
- Benutzerspeicher nach letzter Aktualisierung sperren
- Legen Sie ein Passwort für den Zugriff fest.
- Befehl zum Löschen (Funktion dauerhaft zerstören)
Gut geeignet für Logistik, Einzelhandel und Manipulationsschutz.
Schritt 7 – Testen Sie das Tag in einem realen System
Nach der Programmierung:
- Mit verschiedenen Lesegeräten scannen
- Lesereichweite und Ausrichtung überprüfen
- Software-Integration überprüfen
Dieser Schritt verhindert Versand- oder Workflow-Fehler.
Programmierung von RFID-Tags in industriellen Umgebungen
Die Programmierung in der Praxis unterscheidet sich vom individuellen manuellen Schreiben.
Typischer industrieller Arbeitsablauf:
- Wählen Sie das richtige Tag aus.
- Konfigurieren Sie den Leser und die Antennen.
- Verbindung zu Softwaresystemen (ERP/WMS/MES)
- Kodierungsformat definieren (EPC-Schema oder benutzerdefiniert)
- Daten schreiben (einzeln oder stapelweise)
- Ergebnisse überprüfen und protokollieren
- Tag anbringen
- Daten mit Unternehmenssystemen austauschen
Die Stapelcodierung ermöglicht die Programmierung von Hunderten von Tags pro Minute auf Förderbändern.
Die Speicherstruktur von UHF-RFID verstehen
Die meisten UHF-Gen2-Tags verfügen über 4 Speicherbänke:
| Speicherbank | Funktion |
|---|---|
| Reservierter Speicher | Zugriff auf Passwörter und deren Löschung |
| EPC (Bank 01) | Elektronischer Produktcode (Haupt-ID) |
| TID (Bank 10) | Werkseitig festgelegte Seriennummer |
| Benutzerspeicher (optional) | Anwendungsspezifische Daten |
Beispiel:
EPC = 96-Bit-ID
Benutzerspeicher = 512 Bit oder mehr

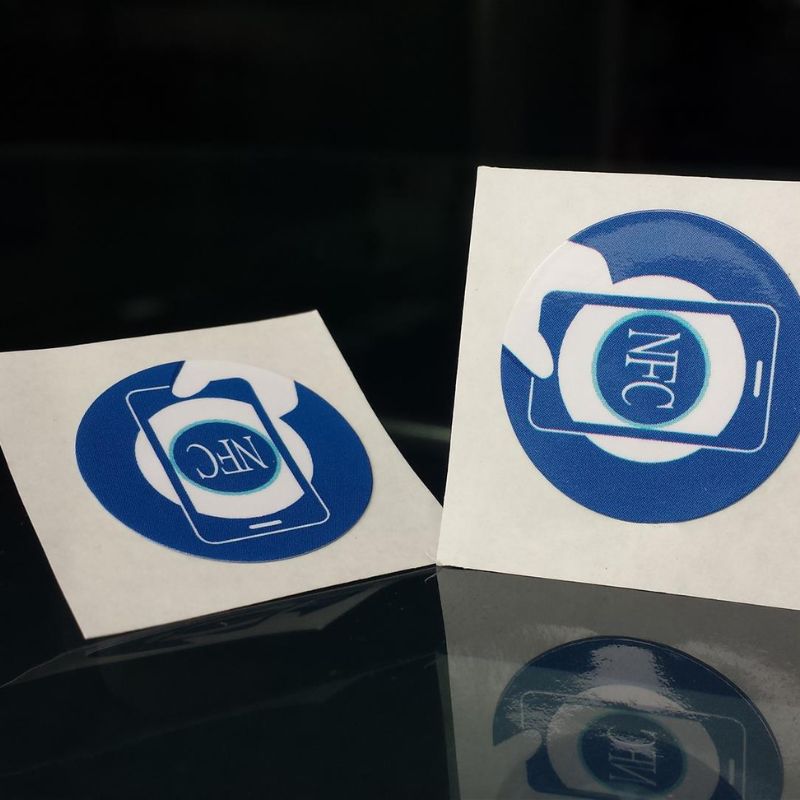

Programmieren von NFC-Tags mit einem Smartphone
Das Programmieren von NFC-Tags ist mit einem Smartphone ganz einfach.
Android
- Kann die meisten NFC-Tag-Typen schreiben
- Unterstützt Apps wie NFC Tools, TagWriter, Smart NFC
- Tags sperren und überschreiben
iPhone - NFC-Tags können nur mit bestimmten Apps geschrieben werden.
- Eingeschränkte Unterstützung für Sperren und erweiterten Speicher
- Keine Tag-Emulation
| Besonderheit | Android | iPhone |
|---|---|---|
| NFC-Tags schreiben | Ja | Ja, begrenzt |
| Sperr-Tags | Ja | Beschränkt |
| Tags umschreiben | Ja | Ja |
| App-Automatisierung | Tasker, NFC-Tools | Verknüpfungen (nativ) |
Häufige Fehler bei der Programmierung von RFID-Tags
| Problem | Ursache | Lösung |
|---|---|---|
| Tag nicht gefunden | Falsche Ausrichtung oder Entfernung | Tag näher heranbewegen |
| Schreibfehler | Speicher gesperrt | Verwenden Sie ein neues Tag. |
| Falsche Daten | Falsche Speicherbank ausgewählt | Vor dem Schreiben überprüfen |
| Kurze Lesereichweite | Metallische Störungen | Auf Metall anbringen |
| Softwarefehler | Inkompatibles System | Treiber oder Firmware aktualisieren |
Checkliste zur Fehlerbehebung
- Verwenden Sie jeweils nur einen Tag an der Antenne.
- Überprüfen Sie die Frequenz: LF/HF/UHF-Fehlanpassungen sind häufig.
- Überprüfen Sie die Leistungsstufe des Lesegeräts.
- Testen Sie das Tag nach dem Schreiben.
- Log-ID-Nummern zur Nachverfolgung.
Wie RFID-Programmierung Unternehmen hilft
Die Programmierung von RFID-Tags verbessert:
- Bestandsgenauigkeit
- Automatische Nachverfolgung
- Vermögensverwaltung und Rechenschaftspflicht
- Arbeitseffizienz
- Sicherheit und Compliance
- Echtzeit-Transparenz in der Lieferkette
Branchen, die am meisten profitieren:
- Industrielle Wäscherei & Krankenhäuser
- Lager- und Logistikbetrieb
- Werkzeug- und Ausrüstungsverfolgung
- Forstwirtschaft und Landwirtschaft
- Einzelhandel und Fertigung
Häufig gestellte Fragen (FAQ)
Kann ich RFID-Tags überschreiben?
Ja, es sei denn, sie sind schreibgeschützt oder gesperrt.
Kann ich UHF-RFID-Tags mit einem Telefon programmieren?
Nein. Nur HF/NFC kann von Mobilgeräten geschrieben werden.
Können RFID-Tags geklont werden?
Nur wenn Ihr System dies zulässt. Überprüfen Sie die gesetzlichen und datenschutzrechtlichen Anforderungen.
Funktioniert ein RFID-Tag mit jedem Lesegerät?
Nicht immer. Frequenz und Protokoll müssen übereinstimmen.
Kann ich mehrere RFID-Tags gleichzeitig programmieren?
Ja, mit Batch-Kodierungssystemen.
Abschluss
Das Programmieren von RFID-Tags ist nicht kompliziert, wenn man die Grundlagen versteht und die richtigen Tools verwendet.
Der Vorgang ist einfach:
1. Identifizieren Sie den Tag-Typ.
2. Richten Sie den Reader ein.
3. Vorhandenen Speicher lesen
4. Neue Daten schreiben
5. Überprüfen und testen
6. Befestigen Sie das Etikett bei Bedarf.
Mit den richtigen Tags und Arbeitsabläufen kann RFID die Art und Weise verändern, wie Sie Vermögenswerte verwalten, Bewegungen verfolgen und die Effizienz Ihrer Betriebsabläufe verbessern.
Wenn Sie Hilfe bei der Auswahl von RFID-Tags oder der Programmierung von Geräten benötigen, können Sie sich gerne an mich wenden.
📩 [email protected]
