Matalan taajuuden RFID ja korkean taajuuden RFID: tärkeimmät erot 14

Matalan taajuuden RFID ja korkean taajuuden RFID ovat molemmat induktiivisia RFID-tekniikoita, jotka perustuvat lukijan ja tunnisteen väliseen magneettikenttäkytkentään. Tästä yhteisestä toimintaperiaatteesta huolimatta ne toimivat hyvin erilaisilla taajuuksilla, mikä johtaa suuriin eroihin suorituskyvyssä, laitteistosuunnittelussa ja sovelluskohteissa.

Tämän kytkentämenetelmän samankaltaisuuden vuoksi LF ja HF ryhmitellään usein yhteen tai niiden oletetaan olevan keskenään vaihdettavissa. Käytännössä ne on rakennettu eri käyttöolosuhteita varten. Taajuuserot vaikuttavat antennin kokoon, lukuetäisyyteen, tiedonsiirtonopeuteen, muistin rakenteeseen, ympäristövakauteen ja suojauskykyyn. Väärän taajuuden valitseminen voi johtaa epävakaaseen lukemiseen, rajoitettuun skaalautuvuuteen tai tarpeettomiin järjestelmäkustannuksiin.

Tässä oppaassa selitetään yksityiskohtaisesti matala- ja suurtaajuustunnistuksen tekniset erot, jotta voit määrittää, kumpi vaihtoehto sopii juuri sinun käyttötarkoitukseesi.

Matalataajuinen RFID vs. korkeataajuinen RFID

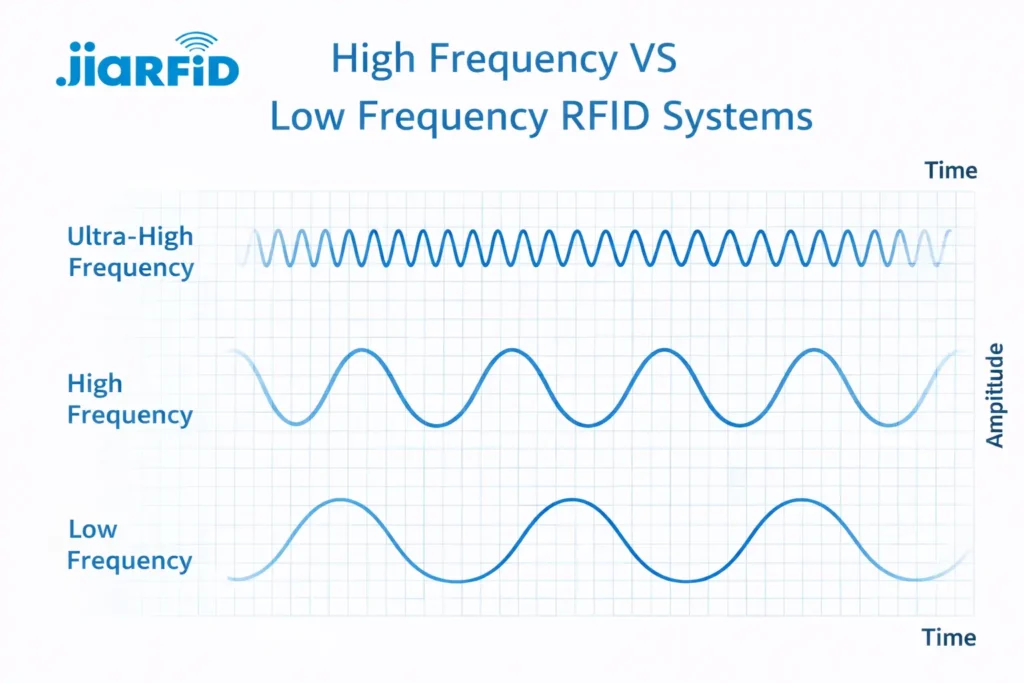

1. Taajuusalue

Yksi suorimmista eroista matalataajuisen RFID:n ja korkeataajuisen RFID:n välillä on kantoaaltosignaalin toimintataajuus.

Matalataajuinen RFID toimii tyypillisesti 125 kHz:n tai 134,2 kHz:n taajuudella. Vaikka laajempi LF-spektri ulottuu noin 30 kHz:stä 300 kHz:iin, kaupalliset LF-RFID-järjestelmät on standardoitu näiden kahden arvon ympärille, erityisesti 134,2 kHz:n arvoon ISO 11784- ja ISO 11785 -standardien mukaisesti eläinten tunnistamista varten.

Korkeataajuinen RFID kuuluu 3 MHz:n ja 30 MHz:n taajuusalueeseen. Käytännössä lähes kaikki HF-RFID-järjestelmät toimivat kuitenkin erityisesti taajuusalueella 13,56 MHz, joka on kansainvälisesti standardoitu taajuusalue. NFC-, ISO 14443- ja ISO 15693 -järjestelmät käyttävät kaikki 13,56 MHz:n taajuutta maailmanlaajuisesti.

Yhteenvetona:

- Matalataajuinen RFID: 125 kHz tai 134,2 kHz (30-300 kHz:n taajuusalueella).
- Korkeataajuinen RFID: 13,56 MHz (3-30 MHz:n taajuusalueella).

Vaikka molemmat ovat lyhyen kantaman induktiivisia järjestelmiä, niiden toimintataajuus eroaa toisistaan noin 100-kertaisesti, mikä muodostaa perustan muille teknisille eroille.

2. Viestintämenetelmä

Toinen perustavanlaatuinen ero matalataajuisen RFID:n ja korkeataajuisen RFID:n välillä on se, miten lukija ja tunniste kommunikoivat magneettikytkennän avulla.

Matalataajuisissa RFID-järjestelmissä käytetään induktiivista kytkentää lähikentän alueella. Lukija luo matalataajuisen magneettikentän, ja tunniste saa virran, kun se joutuu tähän kenttään. Tiedonsiirto perustuu tyypillisesti yksinkertaisiin kuormitusmodulaatiotekniikoihin, kuten amplitudinsiirto tai taajuussiirto. Monissa LF-järjestelmissä käytetään kiinteämuotoisia viestintärakenteita, kuten FDX-B tai HDX, jotka on suunniteltu ensisijaisesti vakaaseen tunnistamiseen eikä niinkään monimutkaiseen komentojen vaihtoon.

Suurtaajuustunnistusjärjestelmät käyttävät myös induktiivista kytkentää, mutta viestintäkerros on rakenteellisempi. 13,56 MHz:n taajuudella tiedonsiirto on määritelty standardoiduilla protokollilla, kuten ISO 14443 ja ISO 15693. Viestintään sisältyy määritelty modulaatiosyvyys, kehystys, ajoitusvaatimukset ja törmäyksenestomenettelyt. HF-tunnisteet vastaavat lukijan komentoihin kuormitusmodulaatiolla yhdistettynä alikantoaaltotekniikoihin, mikä mahdollistaa hallitun komento-vastausvuorovaikutuksen.

Vaikka sekä LF- että HF-viestintä perustuvat magneettikenttäkytkentään, LF-viestintä on tyypillisesti yksinkertaisempaa ja tunnisteisiin keskittyvää, kun taas HF-viestintä noudattaa standardoituja protokollakerroksia, jotka tukevat lukijan ja tunnisteen välistä rakenteellista vuorovaikutusta.

Nämä erot viestinnän rakenteessa vaikuttavat myös siihen, kuinka kaukaa tunniste voidaan lukea luotettavasti.

3. Tyypillinen lukualue

Lukuetäisyys on yksi käytännöllisimmistä eroista LF- ja HF-RFID-järjestelmien välillä.

Matalataajuinen RFID on suunniteltu hyvin lyhyen kantaman tunnistamiseen. Esimerkiksi passiiviset LF-tunnisteet luetaan noin 2-10 senttimetrin etäisyydeltä, kun käytetään pieniä tunnisteita, kuten lasikapseleita tai avainnippuja. Suuremmilla lukija-antenneilla ja optimoiduilla asetuksilla lukuetäisyys voi olla noin 20-30 senttimetriä, mutta harvoin sitä pidemmälle. LF-järjestelmät perustuvat vahvaan magneettikytkentään lukijakelan ja tunnisteen kelan välillä, ja tämä magneettikenttä heikkenee nopeasti etäisyyden kasvaessa. Siksi LF-tekniikka on luonnostaan rajoitettu lähilukemiseen.

LF-RFID:iin verrattuna suurtaajuustunnistimilla saavutetaan yleensä hieman pidempi käytännön lukuetäisyys. Yleisissä sovelluksissa, kuten kulunvalvontakorteissa ja NFC-järjestelmissä, lukuetäisyys on yleensä noin 3-10 senttimetriä. Suuremmilla silmukka-antenneilla ja ISO 15693 -standardin mukaisilla järjestelmillä HF-tunnisteet voidaan kuitenkin usein lukea 20-50 senttimetrin etäisyydeltä, ja tarkoin viritetyissä teollisuusjärjestelmissä lukuetäisyys voi olla jopa 60-70 senttimetriä.

4. Ympäristöherkkyys

Ympäristöolosuhteiden osalta matalataajuinen RFID on yleensä vakaampi haastavissa ympäristöissä, erityisesti veden ja metallin läheisyydessä. Koska LF toimii paljon matalammalla taajuudella, sen tuottamaan magneettikenttään vaikuttavat vähemmän korkea kosteuspitoisuus ja johtavat materiaalit. Esimerkiksi kotieläinsovelluksissa LF-korvamerkit toimivat luotettavasti, vaikka merkin ympärillä on runsaasti vettä sisältävää kudosta. Matalampi taajuus on ennustettavampi vuorovaikutuksessa vesipitoisten materiaalien kanssa, ja se on vähemmän altis virittymiselle läheisestä metallista.

Korkeataajuinen RFID on hieman herkempi ympäristöolosuhteille. Vaikka HF käyttää myös magneettikytkentää, sen korkeampi toimintataajuus vaikuttaa siihen enemmän johtavien materiaalien ja kosteuden vaikutuksesta. Vesi voi absorboida osan 13,56 MHz:n sähkömagneettisesta energiasta, mikä voi heikentää lukuvakautta, kun tunnisteet sijoitetaan suoraan nestesäiliöihin tai lähelle ihmiskehoa. Metallipinnat voivat myös virittää HF-antenneja helpommin, varsinkin jos tunnisteet asennetaan suoraan paljaaseen metalliin ilman eristystä. Valvotuissa sisäympäristöissä, kuten kulunvalvonnassa, kirjastoissa ja NFC-maksujärjestelmissä, HF-tunnisteet toimivat kuitenkin hyvin johdonmukaisesti, koska ympäristöhäiriöt ovat vähäisiä.

5. Törmäyksenestokyky ja usean tunnisteen käsittely

Matalataajuisten RFID-järjestelmien törmäyksenestokyky on yleensä rajallinen. Perinteiset 125 kHz:n järjestelmät on suunniteltu yhden tunnisteen lukemiseen, mikä tarkoittaa, että lukija odottaa magneettikentässä olevan kerrallaan vain yhden tunnisteen. Jos kenttään tulee samanaikaisesti useita LF-tunnisteita, signaalit voivat mennä päällekkäin, eikä lukija välttämättä pysty purkamaan mitään niistä oikein. Jotkin omat LF-järjestelmät sisältävät perustason törmäyksenestomenetelmiä, mutta niitä ei ole laajalti standardoitu, ja ne tukevat yleensä vain pientä määrää kentässä olevia tunnisteita. Tästä syystä LF:tä käytetään yleisesti sovelluksissa, joissa tunnisteet esitetään kerrallaan, kuten eläinten tunnistuksessa, ajoneuvojen ajonestolaitteissa tai yksinkertaisissa kulkuluvissa.

Korkeataajuinen RFID puolestaan tarjoaa vahvemman monimerkkien käsittelyn standardoitujen törmäyksenestoprotokollien avulla. ISO-14443- ja ISO-15693-standardeihin perustuvissa järjestelmissä käytetään määriteltyjä algoritmeja, joiden avulla lukija pystyy tunnistamaan useita tunnisteita samassa kentässä ja kommunikoimaan niiden kanssa. Lukija järjestää viestintäpyynnöt niin, että jokainen tunniste vastaa vuorollaan, mikä vähentää signaalien törmäyksiä ja parantaa tunnistuksen luotettavuutta. Tämän ansiosta HF-lukijat voivat käsitellä useita kortteja tai tarroja kentässä samanaikaisesti antennin koosta, lukijan tehosta ja järjestelmän kokoonpanosta riippuen.

6. Tiedonsiirtonopeudet

Kantoaaltotaajuus vaikuttaa suoraan siihen, kuinka nopeasti tietoja voidaan siirtää lukijan ja tunnisteen välillä.

Matalataajuinen RFID-tunnistus toimii suhteellisen alhaisilla tiedonsiirtonopeuksilla, koska sen kantoaaltotaajuus on alhaisempi. Useimmissa LF-järjestelmissä käytetään yksinkertaisia modulaatiojärjestelmiä, kuten ASK tai FSK, ja tiedonsiirtonopeudet vaihtelevat yleensä noin 2 kbps:stä 8 kbps:iin. Tämän vuoksi LF-tunnisteet on yleensä suunniteltu tallentamaan pieniä tietomääriä, usein vain yksilöllinen tunnistenumero. Tiedonsiirto on hitaampaa, ja tapahtuma-aika pitenee, jos tarvitaan lisävarmennusvaiheita.

Korkeataajuinen RFID tukee huomattavasti suurempia tiedonsiirtonopeuksia. Protokollasta riippuen ISO-14443-järjestelmät voivat toimia jopa 106 kbps, 212 kbps, 424 kbps ja joissakin tapauksissa 848 kbps nopeuksilla. ISO-15693-järjestelmät toimivat tyypillisesti pienemmillä nopeuksilla kuin ISO-14443, mutta ylittävät silti tyypillisen LF-suorituskyvyn. Korkeampi kantoaaltotaajuus mahdollistaa nopeamman moduloinnin ja tehokkaamman tiedon koodauksen, mikä mahdollistaa nopeamman tunnistuksen lisäksi myös suurempien tietolohkojen siirron.

7. Tietokapasiteetti ja muistin rakenne

Tiedonsiirtonopeuserot vaikuttavat luonnollisesti siihen, kuinka paljon tietoa tunniste voi realistisesti tallentaa ja hallita. Koska tiedonsiirtonopeus rajoittaa sitä, kuinka nopeasti tietoja voidaan kirjoittaa tai lukea, muistin suunnittelu ja tallennuskapasiteetti liittyvät läheisesti taustalla olevaan taajuuteen ja protokollarakenteeseen.

Matalataajuisilla RFID-tunnisteilla on yleensä hyvin rajallinen datakapasiteetti. Monet 125 kHz:n ja 134,2 kHz:n tunnisteet ovat luku- tai kirjoitusvalmiita, ja ne tallentavat usein vain kiinteän yksilöllisen tunnistenumeron, joka on muodosta riippuen yleensä 32-128-bittinen. Joissakin LF-tunnisteissa on pieniä käyttäjämuistialueita, mutta kokonaistallennustila on minimaalinen. Muistirakenne on yleensä yksinkertainen, eikä siinä ole monimutkaisia tiedostojärjestelmiä tai kerroksellisia turva-alueita. LF-järjestelmät on sen vuoksi suunniteltu ensisijaisesti tunnistuspohjaisiin sovelluksiin eikä niinkään dataa vaativiin tehtäviin. Esimerkiksi kotieläintunnistuksessa tunnisteessa on yleensä vain tunnistenumero, joka liittyy taustatietokantaan tallennettuihin tietoihin.

Korkeataajuiset RFID-tunnisteet tukevat yleensä huomattavasti suurempaa muistikapasiteettia ja rakenteellisempaa muistiorganisaatiota. Sirutyypistä riippuen HF-tunnisteiden muistin koko voi vaihdella muutamasta sadasta tavusta useisiin kilotavuihin. ISO-14443- ja ISO-15693-tunnisteissa on usein segmentoituja muistilohkoja, käyttäjätietoalueita, lukittavia sektoreita ja joissakin tapauksissa salausavaimen tallennus. NFC-pohjaiset tunnisteet voivat jopa tukea muotoiltuja muistirakenteita sovelluksia varten, kuten URL-osoitteiden tallennusta, kulkutunnuksia, lipputietoja tai tapahtumalokeja varten. HF-järjestelmien korkeampi tiedonsiirtonopeus tekee näiden suurempien muistialueiden tehokkaasta lukemisesta ja kirjoittamisesta käytännöllistä.

8. Kirjoituskyky

Sen lisäksi, kuinka paljon tietoja tunniste voi tallentaa, on tärkeää ymmärtää, kuinka helposti ja kuinka usein tietoja voidaan kirjoittaa tai päivittää todellisissa tilanteissa.

Matalataajuisten RFID-tunnisteiden kirjoituskapasiteetti on yleensä rajallinen. Monet 125 kHz:n ja 134,2 kHz:n tunnisteet ovat pelkkiä lukutunnisteita, erityisesti eläinten tunnistus- ja kulunvalvontajärjestelmissä. Vaikka kirjoitettavia versioita olisikin saatavilla, ne tukevat yleensä vain pieniä tietolohkoja, ja ne voivat sallia kertakirjoitustoiminnot tai rajoitetut uudelleenkirjoitustoiminnot. Kirjoitusnopeus on suhteellisen hidas alhaisen tiedonsiirtonopeuden vuoksi, ja monissa järjestelmissä tunniste ohjelmoidaan tehtaalla ja sitä muutetaan harvoin sen jälkeen. Tämän vuoksi LF-tunnistetta käytetään yleensä sovelluksissa, joissa tunnisteen tiedot pysyvät kiinteinä koko sen elinkaaren ajan.

Korkeataajuisten RFID-tunnisteiden kirjoitusominaisuudet ovat huomattavasti paremmat. Useimmat 13,56 MHz:n tunnisteet ovat luku- ja kirjoituskelpoisia ja tukevat useita kirjoitussyklejä, jotka ovat usein kymmenistä tuhansista satoihin tuhansiin uudelleenkirjoituksiin sirun rakenteesta riippuen. HF-protokollat, kuten ISO-14443 ja ISO-15693, tukevat strukturoituja kirjoituskomentoja, lohkotason päivityksiä ja sektorilukitusta. Tämän ansiosta käyttäjätietoja, tapahtumalokeja tai käyttöoikeuksia voidaan päivittää suoraan tunnisteessa. Koska HF toimii suuremmilla tiedonsiirtonopeuksilla, myös kirjoitusoperaatiot ovat nopeampia ja tehokkaampia kuin LF:ssä.

9. Modulaatio- ja protokollaerot

Toinen tärkeä tekninen ero LF- ja HF-RFID:n välillä on se, miten signaali moduloidaan ja mitä viestintäprotokollia käytetään. Nämä erot vaikuttavat yhteentoimivuuteen, järjestelmän monimutkaisuuteen ja yleiseen käyttöönoton joustavuuteen.

Matalataajuisissa RFID-järjestelmissä käytetään tyypillisesti yksinkertaisempia modulointimenetelmiä, kuten amplitudinsiirtokytkentää tai taajuussiirtokytkentää. Viestintärakenne on usein patentoitu, erityisesti vanhemmissa 125 kHz:n järjestelmissä. LF:lle ei ole yleisesti vallitsevaa maailmanlaajuista standardia, joka olisi verrattavissa HF:n ISO-14443-standardiin. Vaikka ISO-11784 ja ISO-11785 määrittelevät eläinten tunnistusmuodot 134,2 kHz:n taajuudella, monet LF-käytönvalvontajärjestelmät perustuvat edelleen valmistajakohtaisiin koodaus- ja tiedonsiirtojärjestelmiin. Tämän vuoksi merkkien välinen yhteensopivuus voi olla rajallista, ja lukijat on usein suunniteltu toimimaan tiettyjen tunnisteformaattien kanssa.

Suurtaajuiset RFID-järjestelmät toimivat 13,56 MHz:n taajuudella, ja niissä käytetään standardoituja ja jäsenneltyjä modulaatiojärjestelmiä. Yleisiä standardeja ovat ISO-14443 lähietäisyyskorteille, ISO-15693 läheisyyskorteille ja ISO-18092 NFC:lle. Näissä protokollissa määritellään törmäyksenestomenetelmät, datan kehystys, virheiden havaitseminen ja viestinnän ajoitus. HF-järjestelmissä käytetään tyypillisesti amplitudinsiirtokoodausta downlink-viestintään lukijalta tunnisteelle ja kuormitusmodulaatiota uplink-viestintään tunnisteelta lukijalle. Vakiintuneiden kansainvälisten standardien olemassaolo mahdollistaa eri valmistajien tunnisteiden ja lukijoiden laajemman yhteentoimivuuden.

10. Tunnisteen koko ja antennin suunnittelu

Antennin rakenteella on myös suora vaikutus RFID-lukuvakauteen, viritykseen ja fyysisiin ulkomittoihin.

Matalataajuiset RFID-tunnisteet vaativat yleensä suurempia kela-antenneja, jotta 125 kHz:n tai 134,2 kHz:n taajuudella saadaan aikaan riittävä magneettinen kytkentä. Matalampi taajuus tarkoittaa, että antennissa on käytettävä enemmän kuparilankakierroksia, jotta saavutetaan asianmukainen induktanssi ja resonanssi. Tämän seurauksena LF-tunnisteissa on usein paksummat tai järeämmät sisäiset rakenteet kuin korkeamman taajuuden tunnisteissa. Esimerkiksi eläinten tunnistamiseen tarkoitetuissa lasikapselimerkinnöissä on ferriittiytimen ympärille tiukasti käärittyjä kela-antenneja, jotka vahvistavat magneettikenttää. Korvatunnisteet ja teollisuuden LF-tunnisteet vaativat myös suhteellisen suurempia käämipinta-aloja vakaan lukusuorituksen ylläpitämiseksi. Pienentäminen on mahdollista, mutta lukuetäisyys pienenee nopeasti, kun kelan kokoa pienennetään.

13,56 MHz:n taajuudella toimivissa RFID-tunnisteissa voidaan käyttää pienempiä ja litteämpiä antennirakenteita. Koska taajuus on korkeampi, resonanssin saavuttamiseksi tarvitaan vähemmän käämikierroksia. Korkean taajuuden antennit on yleisesti syövytetty tai tulostettu spiraalijäljinä ohuille alustoille, mikä mahdollistaa hyvin litteät ja kompaktit tunnisteformaatit, kuten älykortit, tarrat ja NFC-tarrat. Tämä tekee HF-antennista sopivamman ohuisiin korttipohjaisiin sovelluksiin ja tarramalleihin. Antennin geometria on kuitenkin edelleen sovitettava huolellisesti, etenkin kun tunniste sijoitetaan metallin tai muiden johtavien materiaalien läheisyyteen.

11. Tunnisteen muoto ja fyysinen rakenne

Sisäisen antennirakenteen lisäksi LF- ja HF-järjestelmät eroavat toisistaan myös tyypillisten tunnisteiden muodoissa ja fyysisessä rakenteessa. Nämä erot vaikuttavat kestävyyteen, kiinnitysmenetelmiin ja siihen, miten tunniste integroituu todellisiin tuotteisiin.

Matalataajuiset RFID-tunnisteet on yleisesti rakennettu kestävään ja pitkäaikaiseen käyttöön. Koska LF-tunnisteita käytetään laajalti eläinten tunnistuksessa ja teollisuusympäristöissä, tunnisteet koteloidaan usein kestäviin materiaaleihin, kuten lasiin, epoksiin tai paksuun muovikoteloon. Injektoitavat lasikapselitunnisteet on suljettu suojaamaan sirua ja käämiä kosteudelta ja mekaaniselta rasitukselta. Kotieläinten korvamerkit käyttävät vahvistettuja muovikoteloita, jotka on suunniteltu kestämään ulkoilman altistumista, iskuja ja lämpötilan vaihteluita. Autojen ajonestolaitteiden transponderit valetaan myös kiinteisiin suojakuoriin. LF-järjestelmissä on ensisijaisesti kiinnitettävä huomiota ympäristönkestävyyteen ja mekaaniseen vakauteen eikä niinkään ohuuteen tai joustavuuteen.

Korkeataajuisia RFID-tunnisteita on saatavilla useammassa eri muodossa, erityisesti ohuina ja joustavina. Yleisiä muotoja ovat PVC-älykortit, paperipohjaiset tarrat, liimautuvat NFC-tarrat ja laminointiin tarkoitetut kuiva- tai märkäinlaysit. Koska HF-antennit voidaan syövyttää tai tulostaa tasaisille alustoille, tunnisteet voivat olla hyvin ohuita ja ne voidaan integroida lippuihin, pakkauksiin, kirjoihin tai henkilökortteihin. Vaikka teollisuuskäyttöön on olemassa kestäviä HF-versioita, monissa HF-käyttöönotoissa etusijalle asetetaan kompakti koko, matala profiili ja helppo integroitavuus kuluttajille suunnattuihin tuotteisiin.

12. Järjestelmän arkkitehtuuri

Matalataajuiset RFID-järjestelmät perustuvat yleensä yksinkertaiseen pisteestä pisteeseen -tunnistukseen. Monissa järjestelmissä yksi lukija on vuorovaikutuksessa yhden tunnisteen kanssa kerrallaan, hakee kiinteän tunnistenumeron ja siirtää tunnisteen ohjaimeen tai taustatietokantaan käsiteltäväksi. Tunniste itsessään tallentaa yleensä vain vähän tietoja, joten suurin osa tiedonhallinnasta tapahtuu keskusjärjestelmässä. Verkkointegraatio on usein suoraviivaista, ja lukijat kytketään sarjaan, USB:hen tai yksinkertaisiin teollisiin liitäntöihin.

Korkean taajuuden RFID-järjestelmät tukevat yleensä monikerroksisempia ja ominaisuuksiltaan monipuolisempia arkkitehtuureja. Koska HF tukee törmäyksenestoa, suurempia tiedonsiirtonopeuksia ja strukturoitua muistia, lukijan ja tunnisteen väliseen vuorovaikutukseen voi sisältyä todentamisvaiheita, salattua tiedonvaihtoa ja lohkotasoisia datatoimintoja. Kulunvalvonta- tai maksujärjestelmissä tunnisteeseen voidaan tallentaa sovellustietoja, turvaavaimia tai tapahtumatietoja, jolloin osa logiikasta siirtyy lähemmäksi tunnistetta. HF-lukijat integroituvat usein verkkojärjestelmiin, väliohjelmistoalustoihin ja keskitettyihin hallintaohjelmistoihin, jotka hoitavat valtakirjojen hallinnan, kirjaamisen ja turvallisuuskäytäntöjen täytäntöönpanon.

13. Järjestelmän kustannusrakenne

Järjestelmän kokonaiskustannusrakenne sisältää tunnisteen hinnan lisäksi lukijakustannukset, infrastruktuurivaatimukset ja pitkän aikavälin käyttökustannukset.

Matalataajuisten RFID-järjestelmien monimutkaisuus on usein suhteellisen vähäistä, mikä voi johtaa ennustettaviin ja vakaisiin kustannusrakenteisiin. LF-tunnisteet, erityisesti yksinkertaiset pelkän lukutunnisteen versiot, ovat yleensä edullisia, vaikka kestävät teollisuus- tai eläinkorvamerkit voivat maksaa enemmän kestävien kotelomateriaalien vuoksi. LF-lukijat ovat yleensä yksinkertaisia rakenteeltaan, ja niiden protokollalisenssi- tai sertifiointivaatimukset voivat olla alhaisemmat. Koska LF-järjestelmät ovat yleensä ID-pohjaisia ja taustapohjaisia, ohjelmistojen integrointi on usein yksinkertaisempaa. Sovelluksissa, kuten karjan tunnistuksessa tai perus kulunvalvonnassa, järjestelmän kokonaiskustannuksiin vaikuttavat pitkälti tunnisteen kestävyys ja lukijan käyttöönoton laajuus eikä niinkään kehittynyt ohjelmistoinfrastruktuuri.

Korkeataajuisten RFID-järjestelmien kustannukset voivat vaihdella huomattavasti enemmän sovelluksen vaatimuksista riippuen. Perus HF-tarrat tai NFC-tunnisteet voivat olla hyvin edullisia suurissa tuotantomäärissä, erityisesti kuluttaja- tai lippuasiakkaille tarkoitetuissa ympäristöissä. Älykortit, joissa on suojattuja elementtejä, salausominaisuuksia tai suurempi muistikapasiteetti, maksavat kuitenkin enemmän yksikköä kohti. HF-lukijat voivat myös olla monimutkaisempia, erityisesti silloin, kun ne tukevat ISO-14443-turvallista todennusta, salausmoduuleja tai moniprotokollatoimintaa. Lisäksi järjestelmät, joihin liittyy valtakirjojen hallinta, salausavaimen käsittely ja väliohjelmistoalustat, voivat lisätä ohjelmisto- ja integrointikustannuksia. Sertifiointi- ja vaatimustenmukaisuusvaatimukset voivat myös lisätä käyttöönoton kokonaiskustannuksia säännellyillä toimialoilla.

14. Sovellukset

Edellä kuvattujen teknisten ominaisuuksien vuoksi LF- ja HF-RFID-tunnisteita käytetään tyypillisesti erilaisissa sovellusympäristöissä.

Matalataajuista RFID-tunnistusta käytetään yleisesti sovelluksissa, joissa hyväksytään lyhyen kantaman ja yhden tunnisteen kerrallaan tapahtuva tunnistus ja joissa ympäristöön voi sisältyä vettä, biologista kudosta, likaa tai lähellä olevaa metallia. LF-järjestelmät valitaan usein silloin, kun kestävyys ja vakaa lukeminen ovat tärkeämpiä kuin nopeus tai tietorikas vuorovaikutus.

Tyypillisiä matalataajuisia RFID-sovelluksia ovat mm:

• Eläinten tunnistaminen ja karjanhoito
• Lemmikkieläinten mikrosirutus ja eläinlääkinnällinen seuranta
• Autojen ajonestolaitteet ja ajoneuvojen turvajärjestelmät
• Peruskäytönvalvonta teollisissa tai vanhoissa laitteistoissa
• Kestävä omaisuuden tunnistaminen vaativissa ympäristöissä

Suurtaajuista RFID-tunnistusta käytetään useammissa standardoiduissa järjestelmissä, koska 13,56 MHz tukee maailmanlaajuisia protokollia, vahvempaa törmäyksenestosuorituskykyä ja suurempia tiedonsiirtonopeuksia. HF valitaan usein silloin, kun tarvitaan useiden tunnisteiden käsittelyä, strukturoitua muistia tai yhteentoimivuutta.

Tyypillisiä korkean taajuuden RFID-sovelluksia ovat:

• Älykortteja käyttävät kulunvalvontajärjestelmät
• Kirjaston ja tiedotusvälineiden levikin seuranta
• Julkisen liikenteen lippu- ja maksujärjestelmät
• Kosketuksettomat maksut ja mobiililompakkoekosysteemit
• Tunnistaminen ja identiteettitiedot
• NFC-pohjainen markkinointi, tuotevuorovaikutus ja laiteparitoiminta

Pitäisikö sinun sen sijaan harkita ultrakorkean taajuuden RFID:tä?

Kun on vertailtu LF- ja HF-tunnisteita, on luonnollista kysyä, olisiko ultrakorkeataajuinen RFID parempi vaihtoehto tietyissä järjestelmissä.

Vastaus riippuu ensisijaisesti vaaditusta lukuetäisyydestä, lukunopeudesta ja käyttöönoton laajuudesta.

UHF RFID toimii tyypillisesti 860-960 MHz ja se käyttää kaukokentän sähkömagneettista kytkentää pikemminkin kuin magneettista induktiivista kytkentää. Tämä mahdollistaa huomattavasti pidemmät lukuetäisyydet. Passiivisilla UHF-tunnisteilla saavutetaan tavallisesti 3-10 metrin lukuetäisyydet normaaliolosuhteissa, ja optimoidut kiinteän lukulaitteen järjestelmät voivat ylittää 10 metriä. UHF tukee myös nopeaa varaston skannausta ja vahvaa törmäyksenestosuorituskykyä, jolloin satoja tunnisteita voidaan lukea muutamassa sekunnissa portaali- tai varastoympäristöissä.

UHF on kuitenkin herkempi ympäristöolosuhteille kuin LF ja HF. Vesi ja korkea kosteuspitoisuus voivat absorboida UHF-signaaleja, mikä vähentää lukemisen luotettavuutta. Metallipinnat voivat heijastaa tai häiritä signaaleja, ellei käytetä erityisiä metallipinnalla olevia tunnisteita. Järjestelmän viritys, antennien sijoittelu ja ympäristötestaukset ovat siksi kriittisempiä UHF-käyttöönotossa.

Kustannusrakenteen kannalta UHF-perusetiketit voivat olla hyvin edullisia suurissa volyymeissä, ja ne ovat usein verrattavissa HF-etiketteihin tai ovat niitä edullisempia. UHF-lukijat ja -antennit ovat kuitenkin yleensä kalliimpia kuin LF- tai HF-lukijamoduulit, erityisesti kiinteissä teollisuuslaitoksissa. Käyttöönoton suunnittelu on myös monimutkaisempaa pidempien lukualueiden ja signaalin etenemiskäyttäytymisen vuoksi.

Siksi sinun kannattaa harkita UHF:ää, jos sovelluksesi edellyttää metritason lukuetäisyyttä, nopeaa usean tunnisteen skannausta tai varaston mittakaavan omaisuuden seurantaa. Jos järjestelmäsi toimii lähietäisyydellä, jos sen on kestettävä hyvin ympäristöolosuhteita veden tai biologisen kudoksen lähellä tai jos se tarvitsee turvallisia älykorttitoimintoja, LF tai HF voi olla sopivampi vaihtoehto.
