RFIDリーダーとは？仕組み・種類・選び方

RFID技術は、在庫追跡や入退室管理から家畜識別や資産管理に至るまで、日常的なシステムの多くで使用されている。これらすべてのシステムの中心にあるのがRFIDリーダーである。なぜなら、RFIDリーダーは、タグがどのように検出され、データがどのようにシステムの他の部分に移動するかを決定するからである。.

RFIDリーダーとは？

アン RFIDリーダー との通信に必要な無線信号を生成するRFIDシステムの電子デバイスである。 RFIDタグ, タグの応答を受信し、その応答を使用可能なデータに変換する。.

特定のRFID周波数（LF、HF、UHFなど）で作動し、マッチング通信プロトコルを使用し、タグを検出できる読み取りゾーンを形成するためにアンテナと協働する。システム設計により、アンテナはリーダーに内蔵されるか、別個のコンポーネントとして接続される。.

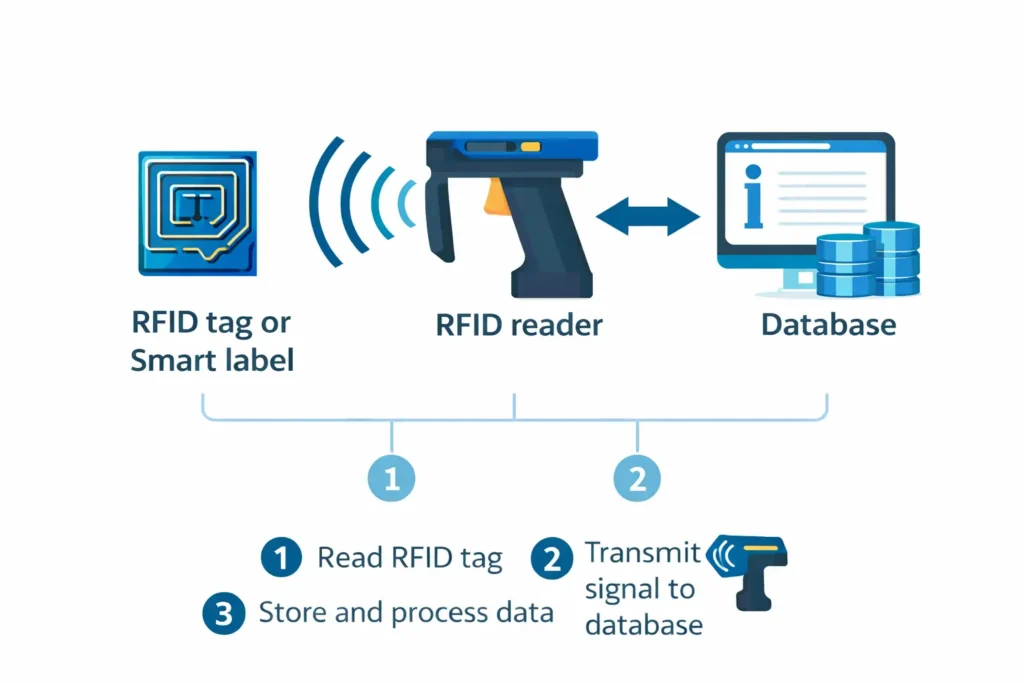

RFIDリーダーの仕組み

RFIDリーダーは、アンテナを通して無線周波数信号を生成し、その信号を使って互換性のあるRFIDタグと通信することで機能する。この信号により、タグの検出が可能となる読み取りゾーンが形成されます。.

タグがその読み取りゾーンに入ると、リーダーは通信プロセスを処理します。質問信号を送信し、タグの応答を検出し、返された信号を受信し、その信号を使用可能なデータに処理します。この処理には、信号検出、デコード、プロトコル処理などのタスクが含まれ、タグの応答はソフトウェアが認識できるデジタル情報に変換されます。.

リーダがどのようにこれを行うかは、使用されているRFID技術によって異なる。パッシブRFIDでは、リーダの信号が、タグ・チップが応答するためのエネルギーを供給する。アクティブRFIDでは、リーダーは、それ自身の電力を使って送信できるバッテリー駆動のタグと通信する。通信方法も周波数によって変わる。LFおよびHFリーダは誘導結合を使用し、UHFリーダは電磁後方散乱を使用する。これらの違いは、リーダーによるタグへの通電方法、レスポンスの受信方法、異なる条件下でのパフォーマンスに影響する。.

RFIDリーダーの種類

RFIDリーダーは通常、使用方法と設置場所によって分類される。最も一般的な3つのタイプは、ハンドヘルドリーダー、固定リーダー、モバイルリーダーまたはデスクトップリーダーである。.

ハンドヘルド RFID リーダー

ハンドヘルド RFID リーダー は、移動しながら手動でタグをスキャンできるポータブル機器である。常設のシステムを設置することなく、タグを1枚ずつ、または少人数で簡単に読み取ることができるため、倉庫、小売店、家畜管理、現場検査、資産追跡などでよく使用されている。.

ハンドヘルド・リーダーの多くは、スクリーン、キーパッド、バッテリー、ワイヤレス接続を内蔵している。独自のオペレーティング・システムを実行するものもあれば、電話やタブレットとペアリングするものもある。完全自動化よりも柔軟性が重要な場合に、ハンドヘルドリーダが選ばれることが多い。.

固定RFIDリーダー

固定式RFIDリーダは、一箇所に設置され、タグが付けられた物品、動物、または資産が読み取りエリアを移動すると自動的にタグを読み取ります。倉庫のドア、コンベアライン、生産ステーション、車両ゲート、アクセスポイント、その他の管理されたチェックポイントでよく使用されます。.

これらのリーダは通常、1つまたは複数の外部アンテナに接続されているため、読み取りゾーンをアプリケーションに合わせて形成することができます。固定式リーダは、継続的なモニタリング、自動データ取得、手動スキャンを使用しない大量のタグ読み取りを目的とする場合に適しています。.

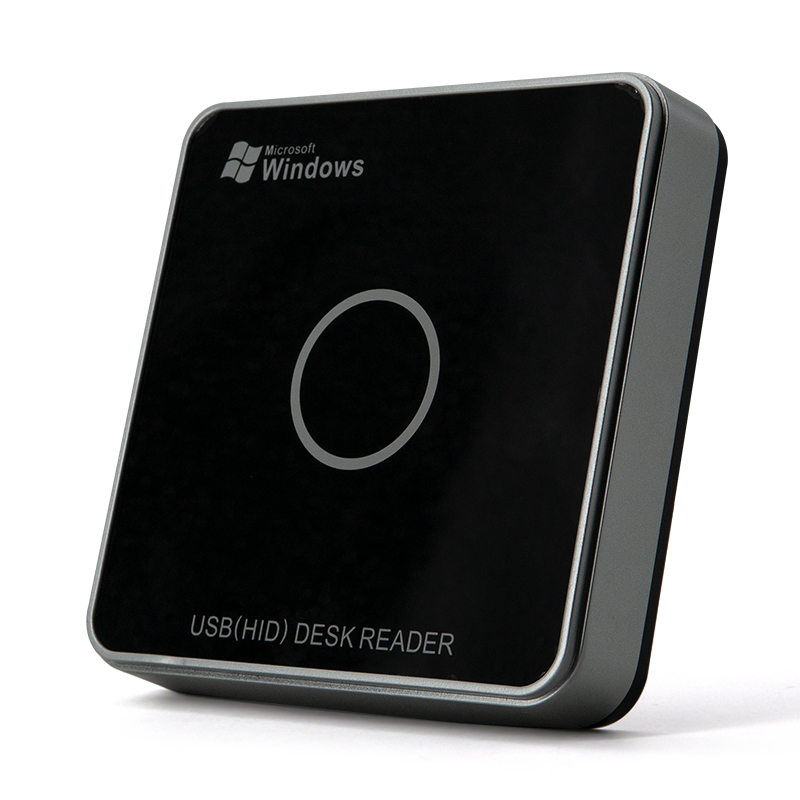

モバイルおよびデスクトップRFIDリーダー

モバイル 卓上型RFIDリーダー は、近距離またはワークステーションでの使用向けに設計された小型のユニットである。モバイルリーダーは、Bluetoothまたは物理的なコネクターを通してスマートフォンやタブレットに接続することが多いが、デスクトップリーダーは通常、机、カウンター、または登録ステーションの上に置かれ、コンピューターまたはローカルシステムに直接接続する。.

カード登録、ID照合、文書追跡、サンプル追跡、小物管理など、管理された環境でタグを短距離で読み取る作業によく使用される。ハンドヘルドリーダや固定式リーダに比べ、コンパクトで用途に特化しているのが特徴です。.

RFIDリーダーの正しい選び方

RFIDリーダーの選択は、主にシステムの適合性に関わる。リーダは、タグ技術、読み取り作業、実際の作業環境に適合しなければならない。あるセットアップではうまく機能するリーダーも、別のセットアップでは失敗することがある。以下は、RFIDリーダーを選ぶ際に考慮すべき主な要因である。.

RFID周波数

RFIDの周波数は、リーダがどのタグと通信できるか、信号がどのように動作するか、現実的な読み取り性能はどのようなものかを決定します。リーダーは、タグが使用する周波数とプロトコルの両方に適合しなければなりません。.

LF読者 は低周波数タグに使用され、通常、速度や長距離よりも安定した読み取りが重要な短距離システムで使用される。動物識別が一般的な例である。LFは、湿気や汚れの多いフィールド条件下では比較的良好な性能を発揮しますが、読み取り距離が短く、読み取り速度が低下します。.

HFリーダー で働く 13.56 MHz であり、スマートカード、発券、図書館システム、およびNFC 関連アプリケーションによく使用されます。タグは近距離読取用に作られており、タグを意図的に読取装置の近くに提示す る必要がある場合に適しています。HFは、制御された読取距離が広域捕捉よりも重要な場合によく選択されます。.

UHFリーダー より長い読み取り距離、より高速な読み取り、または複数のタグの読み取りが必要な場合に使用されます。倉庫管理、小売、物流、資産追跡などで一般的です。UHFは多くのタグを素早く読み取ることができますが、金属、液体、タグの向きなどの環境要因に敏感です。.

応用

タグの種類だけでなく、実際にどのようなリーダーが必要かは、アプリケーションによって決まります。2つのシステムが同じ周波数を使用しても、まったく異なるリーダー設計を必要とすることがあります。.

家畜の識別には通常 ハンドヘルドリーダ 持ち運びが簡単で、起動が速く、屋外での作業に十分な強度を持つもの。この場合、高度なポータル機能よりも、耐落下性、バッテリー寿命、グリップ力、画面の見やすさ、読取の信頼性などが重要になる。.

倉庫業務では、ドックドアに外部アンテナを備えた固定式リーダーが必要な場合もあります。 ハンドヘルドUHFリーダー サイクルカウントとピッキング用ここでは、コンパクトなサイズよりも、高速なマルチタグ読み取り、アンテナカバレッジ、ソフトウェア統合、移動するカートンの周りでの安定した性能が重要です。.

デスクトップ・カード登録ステーションは、以下のものを使用することができる。 HFリーダー クリーンな屋内環境で、短距離を一度に読み取る必要がある場合。その場合、制御された読み取り距離、USB接続、ソフトウェアの互換性は、頑丈な筐体よりも重要である。.

読み取り範囲

読み取り範囲は、単に最大化するのではなく、コントロールされるべきである。より遠くまで読めるリーダーが自動的に良い選択というわけではない。.

アプリケーションによっては、一度に1つのタグしか捕捉できないように、非常に短い読み取り範囲を必要とするものもある。カード発行、入退室管理、デスクトップ登録などが良い例です。このような場合、読み取り範囲が広すぎると、誤読や制御不良を引き起こす可能性があります。.

他のアプリケーションでは、より広い、あるいはより長いカバレッジが必要である。UHFゲートリーダーは、出入り口を通って移動するタグ付き物品を捕捉する必要があるかもしれない。家畜用リーダは、厄介なポジショニングをせずに安全かつ迅速にスキャンするのに十分な距離が必要かもしれない。在庫管理用リーダーには、スタッフがすべての商品に触れることなく効率的に棚をスキャンできる実用的な範囲が必要かもしれません。.

宣伝されている最大範囲は、理想的なテスト条件下で測定されることが多い。実際の範囲は、リーダー、タグ、アンテナ、方向、および周囲の素材によって異なります。例えば、当社のJia 134.2 kHz動物用RFIDリーダーは、当社のマッチング134.2 kHz RFID耳タグと一緒に使用した場合、最大50 cmまで到達することができます。.

環境

RFIDリーダーも、使用する環境に合わせて選ぶ必要がある。.

金属や液体は、特にUHFシステムにおいて、読み取り性能に強く影響します。タグが金属製の工具、液体容器、動物の体、または高密度に梱包された製品に取り付けられる場合、リーダーとアンテナのセットアップをより注意深く適合させる必要があるかもしれません。乾燥したカートンの取り扱いではうまく機能するリーダーも、湿った加工エリアや鉄骨構造物の近くでは、まったく異なる性能を発揮する可能性があります。.

物理的条件も重要です。屋外での使用には、耐候性、密閉型コネクター、泥、埃、雨、温度変化に対応できる筐体が必要になるかもしれません。工業用では、耐振動性、ケーブル保護の強化、取り付けの安定性が必要となる。農場での使用では、繰り返しの取り扱い、汚れ、不均一な動作条件に耐えるリーダーが要求されるかもしれません。.

動きも重要だ。机の上で止まっているタグは読みやすい。ポータルを斜めに通過する動きの速いタグは難しい。タグが常に同じ方向にアンテナを向けるとは限らない場合、リーダとアンテナのセットアップはその点を考慮して選択する必要がある。.

ハンドヘルドまたは固定式

ハンドヘルドリーダは、読み取りがタグのそばを移動するオペレータに依存する場合に使用されます。抜き打ち検査、動物スキャン、現場作業、資産監査、在庫カウントなどに便利です。ハンドヘルドリーダーの選択は、人間工学、バッテリーの寿命、トリガーの反応、スクリーンの読みやすさ、重量、持ち運びやすさ、長時間の使用などに左右されます。.

固定式リーダーは、タグが既知の場所を通過し、自動的に捕捉する必要がある場合に使用される。ゲート、ドア、コンベア、レーン、シュート、ワークステーションなどでよく使用される。固定式リーダの適切な選択は、アンテナサポート、取り付けの柔軟性、安定した電源、ネットワーク接続、および信頼できる無人パフォーマンスによって決まります。.

業務によっては両方が必要な場合もある。固定式リーダーは定型的な自動キャプチャを処理し、ハンドヘルドリーダーは例外処理、トラブルシューティング、または固定された読み取りポイントの外での作業に使用される。.

アンテナ構成

アンテナ構成は、読み取り品質、カバレージ形状、システム制御に直接影響する。アンテナの選択は、多くの場合、リーダーの選択と同じくらい重要です。.

アンテナ内蔵型リーダーは、ハンドヘルド機器やデスクトップ機器では一般的である。読み取りフィールドがすでにユニットに内蔵されているため、配備がより簡単である。読み取り距離が短く、アプリケーションが単純な場合に便利です。.

外部アンテナをサポートするリーダーは、より柔軟である。これにより、読み取りゾーンをアプリケーションに合わせて形成することができる。固定式リーダーは、1つのアンテナを1つのポイントに使用することも、複数のアンテナを使用してゲート、棚エリア、コンベア、または作業セルをカバーすることもできる。これにより、カバレッジを向上させることができるが、システムがデッドゾーンやオーバーラップの問題、迷走読み取りを発生させないよう、より適切な計画を立てる必要がある。.

アンテナの位置、偏波、方位もすべて最終的な結果に影響する。読者の問題」の多くは、実はアンテナ設計の問題なのです。.

接続性とソフトウェアの互換性

リーダーは、そのデータがシステムの他の部分にきれいに移動できる場合にのみ有用である。.

USBで接続し、ワークステーションで簡単に使用できるリーダーもある。また、モバイル用のBluetoothや、産業用システム用のイーサネットおよびシリアルインターフェースに依存するものもある。固定式リーダは、ミドルウェア、コントローラ、倉庫システム、またはクラウドプラットフォームとのネットワーク統合が必要な場合がある。モバイルリーダーは、AndroidまたはiOSアプリ用のSDKサポートが必要な場合がある。.

ソフトウェアの互換性とは、単にリーダーが接続できるかどうかだけではない。データ形式、通信方法、制御オプションが既存のワークフローに適合するかどうかということでもある。リーダの中には、設定は簡単だが統合が難しいものもある。また、強力だが技術的なセットアップ、ミドルウェア、カスタム開発が必要なものもある。.

リード・オンリーまたはリード・アンド・ライト

多くのアプリケーションでは、タグのIDやメモリー内容を読み取るだけでよい。これは、在庫追跡、家畜識別、アクセス確認などで一般的です。このような場合、信頼性の高い読み取りが主な要件となります。.

他のアプリケーションはタグにデータを書き込んだり、エンコードする必要があります。これには、ブランクタグの準備、ユーザーメモリの割り当て、特定のメモリ領域のロッ ク、セットアップ中の情報の更新などが含まれます。カード発行やタグのコミッショニングは一般的な例です。.

この機能はシステムの両側に依存する。リーダは書き込みをサポートしなければならず、タグは必要なフォーマットで書き込み可能なメモリをサポートしなければなりません。ワークフローにタグのエンコードや更新が含まれる場合、その要件は想定されるものではなく、早期に確認されるべきです。.

電源と設置

電源と設置は、多くの人が思っている以上に長期的な使い勝手に影響する。.

ハンドヘルド・リーダは、バッテリ・サイズ、充電速度、稼動時間、そしてフル・ワーク・シフトを通してどれだけうまく機能するかによって決まる。読み取りは良いが頻繁に充電が必要なデバイスは、現場での使用に不満を感じるかもしれない。.

固定式リーダーは、安定した電源、ケーブル配線、取り付け位置、筐体の保護、メンテナンスのためのアクセスに依存する。また、外部アンテナ、ネットワークハードウエア、保護コネクタのためのスペースが必要な場合もある。設置が厄介であったり、メンテナンスが困難であったりする場合、強力なリーダはシステム選択として不適切になる可能性がある。.
