Tag RFID FPC per applicazioni Micro NFC e HF
Tag RFID Micro FPC per l'identificazione compatta dei prodotti

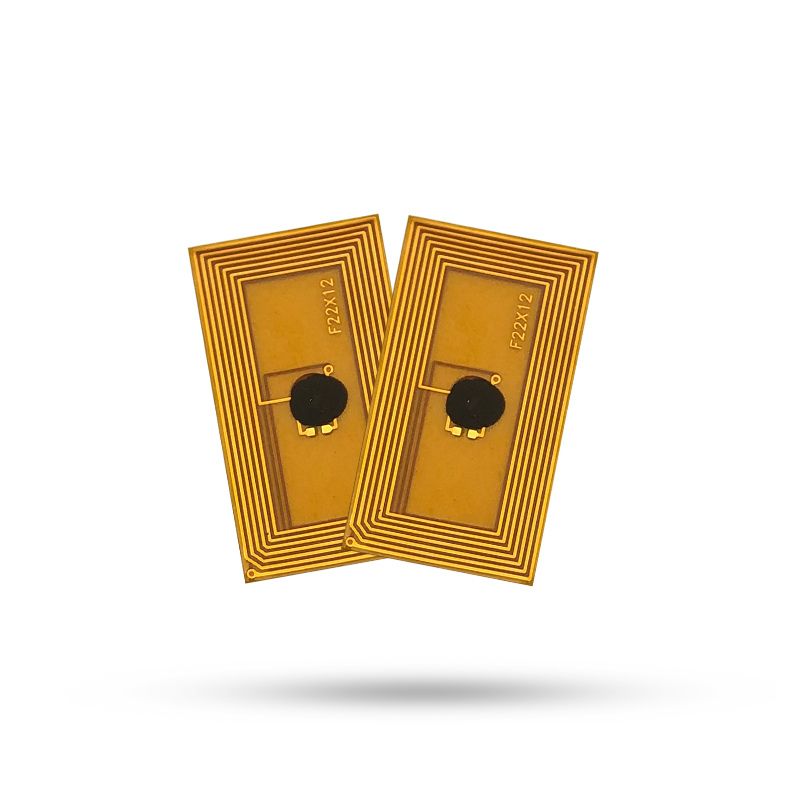

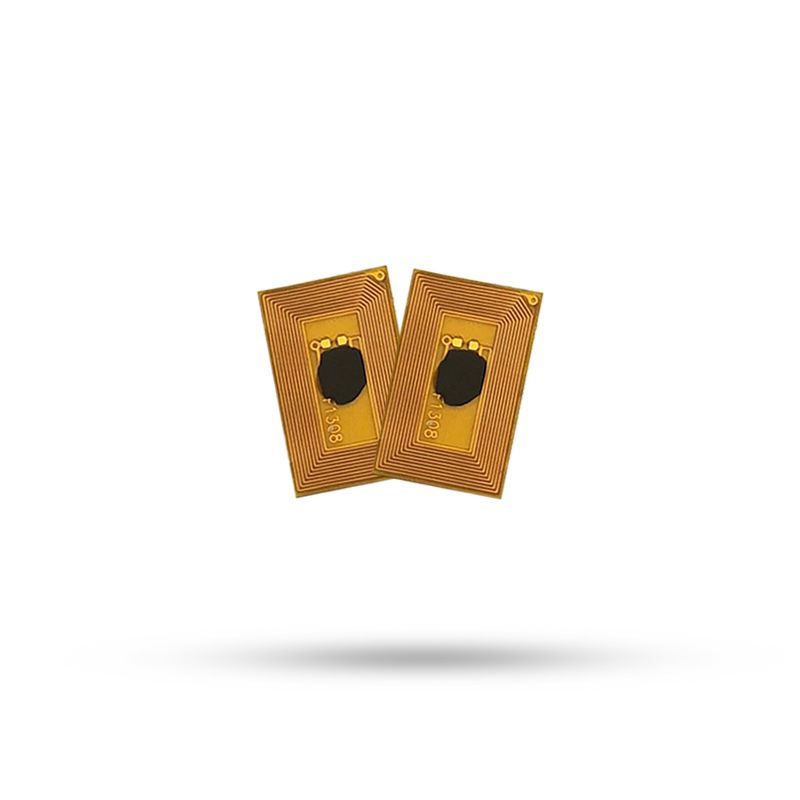

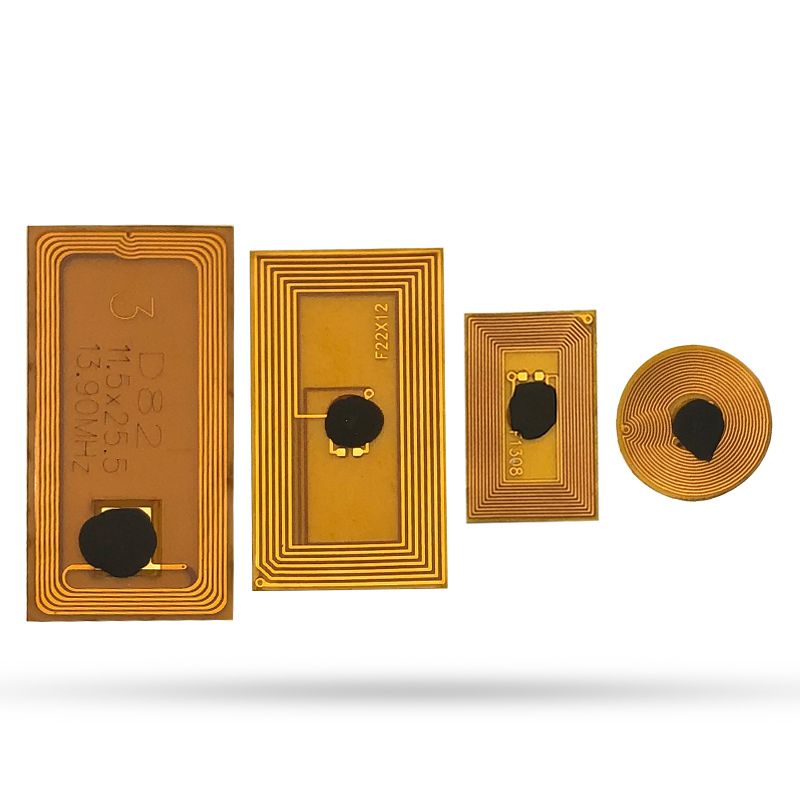

Un tag RFID FPC è un tag RFID passivo sottile, realizzato con un'antenna a circuito stampato flessibile. È progettato per prodotti in cui un'etichetta RFID standard risulta troppo grande, troppo spessa o non sufficientemente resistente.
Questo formato di etichetta è comunemente utilizzato per dispositivi elettronici compatti, componenti in plastica, utensili, componenti medici, strumenti e altri oggetti di piccole dimensioni che richiedono l'identificazione a distanza ravvicinata tramite tecnologia HF o NFC.
Rispetto agli adesivi NFC in carta, i tag RFID FPC offrono una struttura più sottile e stabile, ideale per il montaggio integrato, le superfici curve o le applicazioni soggette a moderata esposizione al calore. Le prestazioni finali dipendono dal chip selezionato, dalle dimensioni dell’antenna, dall’adesivo, dall’incapsulamento, dal materiale del prodotto e dalla configurazione del lettore.
Caratteristiche principali dei tag RFID FPC
- Struttura compatta e flessibile
Il tag utilizza una struttura dell'antenna di tipo a circuito flessibile, progettata per aree di montaggio ridotte. - Funzionamento passivo HF / NFC
Il tag non contiene una batteria. Durante la lettura, viene alimentato da un lettore RFID HF compatibile o da un dispositivo dotato di tecnologia NFC. - Opzioni per i micro tag NFC
Le configurazioni NFC di piccole dimensioni possono supportare l'interazione con gli smartphone, le informazioni sui prodotti, le pagine di autenticazione, i registri di assistenza o le istruzioni digitali. - Opzioni di materiali resistenti al calore
La struttura FPC può essere scelta per progetti che richiedono una maggiore resistenza al calore rispetto alle etichette in carta standard. La resistenza termica finale dipende dal materiale, dall'adesivo, dal tipo di incollaggio e dall'incapsulamento. - Montaggio adesivo o da incasso
L'etichetta può essere applicata con adesivo, integrata nella struttura del prodotto oppure fissata con metodi di assemblaggio specifici per il progetto. - Progettazione di forme personalizzate e antenne
Le dimensioni, la disposizione delle antenne, il chip, la distanza di lettura, l'adesivo e la protezione della superficie possono essere adattati in base al design del prodotto.
Specifiche tecniche
| Caratteristica | Specifiche |
|---|---|
| Tipo di prodotto | Tag RFID FPC / tag RFID micro HF / tag NFC micro |
| Tipo RFID | Tag RFID o NFC passivo ad alta frequenza |
| Frequenza | HF 13,56 MHz |
| Standard comuni | ISO/IEC 14443 Tipo A o ISO/IEC 15693, a seconda del chip |
| Compatibilità NFC | Disponibile con chip compatibili con NFC, come quelli della serie NTAG o altri chip specifici per il progetto |
| Opzioni per i chip HF | NTAG213, NTAG215, NTAG216, opzioni MIFARE, opzioni ICODE o chip HF compatibili con il progetto |
| Struttura dei tag | Antenna a circuito stampato flessibile con circuito integrato RFID |
| Opzioni di substrato | Materiale FPC, come ad esempio il materiale per circuiti flessibili a base di poliimmide, a seconda delle specifiche |
| Opzioni di montaggio | Incollaggio, incassatura, fissaggio con resina epossidica o assemblaggio specifico per il progetto |
| Destinazione d'uso | Piccoli prodotti, articoli elettronici, utensili, parti in plastica, componenti non metallici e beni di dimensioni ridotte |
| Intervallo di lettura | Dipende dal chip, dalle dimensioni dell'antenna, dal lettore, dal modello di telefono, dal materiale e dalla posizione del tag |
| Prestazioni termiche | Dipende dal materiale dell'FPC, dall'adesivo, dall'incollaggio dei chip, dall'incapsulamento e dalle condizioni di collaudo |
| Personalizzazione | Dimensioni, forma, design delle antenne, chip, adesivo, codifica, corrispondenza UID e confezione |
| MOQ | 100 pezzi |
Si raccomanda di effettuare dei test su campioni prima della produzione, poiché i microtag RFID hanno un’area dell’antenna limitata e le prestazioni finali dipendono in larga misura dalla superficie del prodotto, dalla posizione del lettore e dal metodo di installazione.
Applicazioni tipiche
Elettronica e identificazione dei dispositivi
I tag RFID FPC possono essere utilizzati su prodotti elettronici, moduli, accessori, involucri e piccoli componenti di dispositivi.
Identificazione di utensili e beni di modesto valore
Le etichette compatte consentono di identificare utensili, stampi, attrezzature, strumenti e componenti con uno spazio limitato per l'etichetta.
Interazione con i prodotti NFC
I micro tag NFC possono indirizzare gli utenti alle pagine dei prodotti, ai manuali digitali, alla registrazione della garanzia, alla cronologia degli interventi di assistenza o alle procedure di autenticazione.
Identificazione dei processi ad alta temperatura
Se si scelgono il materiale e l'adesivo corretti, i tag FPC possono essere utilizzati in progetti che richiedono tag RFID resistenti al calore o tag RFID passivi per alte temperature.
Etichettatura dei prodotti integrata
I tag RFID FPC possono essere integrati in parti in plastica, prodotti stampati, accessori elettronici o componenti OEM, purché la struttura del prodotto lo consenta.
Quale configurazione di tag RFID FPC è più adatta al tuo progetto?
| Requisiti del progetto | Configurazione consigliata | Motivo |
|---|---|---|
| Interazione NFC tramite smartphone | Micro tag NFC basato su NTAG | Adatto per URL, informazioni sui prodotti e flussi di lavoro basati sulla tecnologia NFC |
| Lettura HF industriale | Tag FPC conforme alla norma ISO/IEC 15693 | Adatto a lettori RFID HF compatibili e garantisce una lettura HF più duratura |
| Area di montaggio molto ridotta | Progettazione di microantenne FPC | Adatto a prodotti di piccole dimensioni o con spazio limitato per l'etichetta |
| Maggiore esposizione al calore | Materiale FPC resistente al calore e adesivo | Risultano più adatte delle etichette di carta standard una volta validate tramite test |
| ID prodotto integrato | Etichetta FPC con incapsulamento protettivo | Aiuta a proteggere l'antenna e il chip all'interno della struttura del prodotto |
| Pagina di autenticazione del prodotto | Chip NFC con corrispondenza tra URL e UID | Collega l'ID del prodotto fisico ai record online o del backend |
Scegliere la configurazione in base al tipo di lettore, allo spazio di montaggio disponibile, alla memoria richiesta, al materiale del prodotto, all’esposizione alla temperatura e al metodo di interazione previsto.
Tag RFID FPC vs adesivo NFC standard vs tag RFID su PCB
| Punto di confronto | Etichetta RFID FPC | Adesivo NFC standard | Etichetta RFID PCB |
|---|---|---|---|
| Struttura | Etichetta in stile circuito flessibile | Tag NFC in carta, PET o in formato etichetta | Etichetta con circuito stampato rigido |
| Flessibilità | Flessibile | Di solito flessibile, ma meno resistente | Rigido |
| Opzioni di dimensione | Può essere reso molto compatto | Dipende dal disegno dell'intarsio | Di solito più spesso |
| Resistenza al calore | Può essere migliorato utilizzando un materiale FPC adeguato | Dipende dal materiale dell'etichetta e dall'adesivo | Spesso più adatto a un impiego industriale in condizioni estreme |
| Montaggio | Adesivo, incassato o assemblato | Applicazione di adesivi | Fissaggio con viti, adesivo o incassato |
| Uso tipico | Piccoli prodotti, elettronica, identificazione integrata, micro NFC | Etichette NFC per i consumatori, link ai prodotti, poster intelligenti | Beni industriali, utensili, attrezzature, ambienti difficili |
Un tag RFID FPC è indicato quando il prodotto richiede una struttura RFID sottile, compatta e flessibile.
Un adesivo NFC standard è adatto per applicazioni più semplici in cui la durata dell'etichetta e l'esposizione al calore non sono particolarmente impegnative.
Un tag RFID su circuito stampato è più indicato quando il tag richiede una struttura rigida o una maggiore protezione meccanica.
Esempio di applicazione: identificazione di piccoli prodotti elettronici
Un produttore di componenti elettronici deve identificare gli alloggiamenti compatti dei prodotti durante le fasi di assemblaggio e di assistenza post-vendita.
Un piccolo tag RFID FPC viene fissato all'interno dell'involucro del prodotto oppure posizionato su una superficie non metallica. L'UID del tag o i dati in esso codificati sono collegati al numero di serie del prodotto, al lotto di produzione o alla scheda di manutenzione.
Durante le ispezioni o gli interventi di manutenzione, il personale scansiona il tag con un lettore HF compatibile o un dispositivo NFC. Il sistema recupera i dati relativi al prodotto senza fare affidamento esclusivamente sulle etichette stampate, che potrebbero usurarsi, sbiadire o essere rimosse.
Prima della produzione, il tag deve essere testato utilizzando il materiale effettivo dell'alloggiamento, il tipo di lettore, la posizione del tag, l'adesivo e le condizioni di esposizione termica previste.
Hai bisogno di tag RFID Micro FPC per un prodotto compatto?
Indica le dimensioni del prodotto, la superficie di montaggio, il tipo di lettore, il chip preferito, i requisiti di temperatura e la posizione desiderata del tag.
RFID della JIA può esaminare la disposizione dell'antenna, il materiale FPC, l'adesivo e i requisiti di codifica, per poi preparare dei campioni per la lettura NFC, i test con lettori HF e la verifica dell'adattabilità al prodotto.
Domande frequenti
Le domande più frequenti sui tag RFID FPC
Non sempre. Alcuni tag RFID FPC possono essere realizzati come tag NFC micro quando utilizzano chip compatibili con la tecnologia NFC a 13,56 MHz. Altri tag FPC potrebbero essere progettati per lettori RFID industriali a alta frequenza (HF) anziché per l'uso con la tecnologia NFC degli smartphone.
Questa pagina è dedicata ai tag RFID FPC HF/NFC a 13,56 MHz. I microtag RFID UHF utilizzano antenne, lettori, frequenze e protocolli diversi.
Possono essere progettati come tag RFID resistenti al calore, ma la temperatura massima di esercizio dipende dal substrato, dall’adesivo, dal fissaggio del chip, dall’incapsulamento e dalle condizioni di installazione. Prima dell’uso ad alte temperature è necessario effettuare dei test.
I tag FPC standard HF o NFC potrebbero non funzionare correttamente se applicati direttamente su una superficie metallica, a meno che non venga aggiunta una struttura anti-metallo o un distanziatore. È necessario verificare il materiale della superficie prima della produzione.
La quantità minima d'ordine è di 100 pezzi.
Verificare le dimensioni del tag, la superficie del prodotto, l'utilizzo con lettore o telefono, i requisiti relativi al chip, i requisiti di memoria, l'esposizione alla temperatura, il metodo di montaggio, il formato di codifica e la quantità ordinata.
