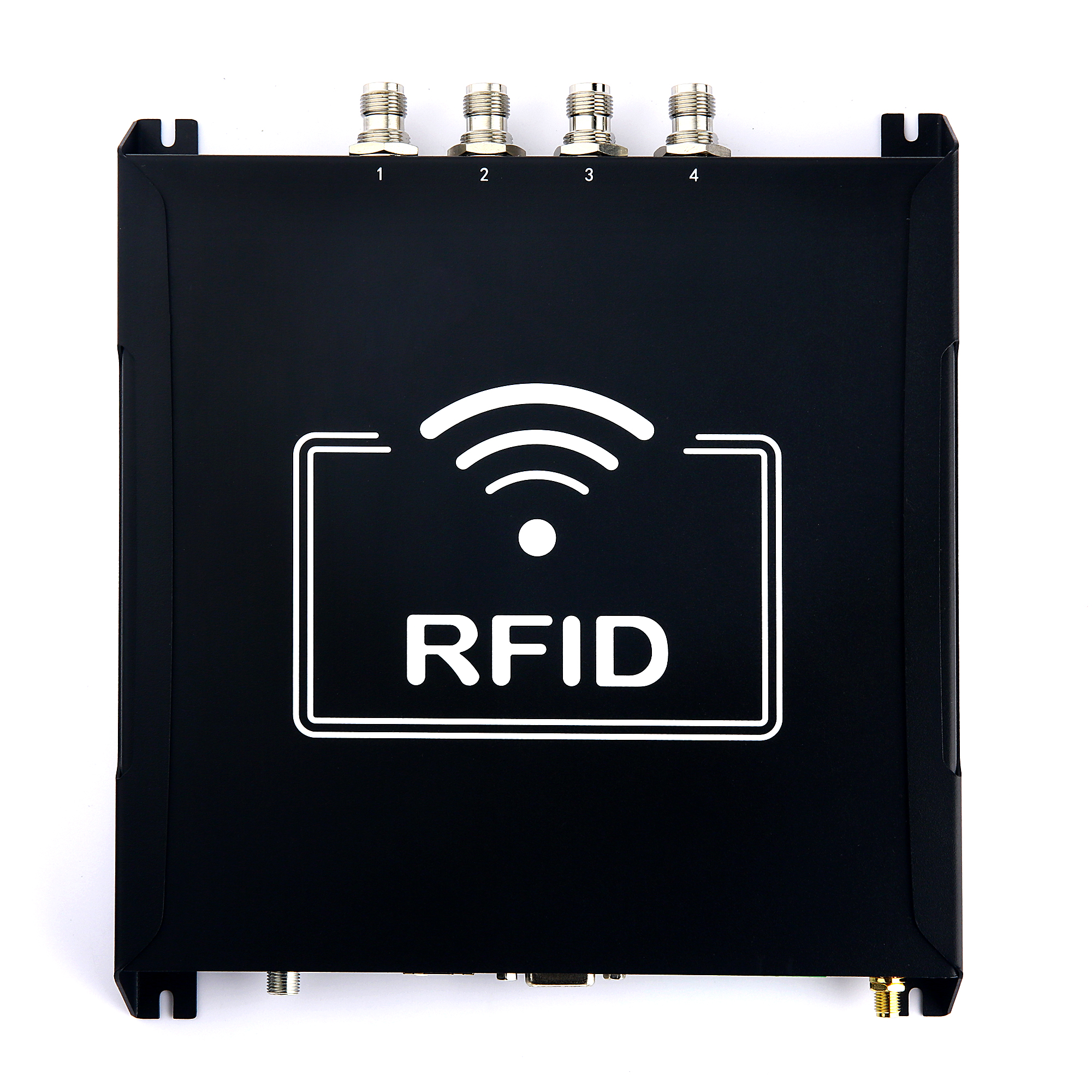

4-ports UHF-RFID-læser med fire TNC-antenneporte
Denne RFID-læser med 4 porte er udviklet til faste UHF-RFID-systemer, der kræver flere eksterne antenner tilkoblet én læser.
Den har fire TNC-antenneudgange, en RF-udgangseffekt på op til 33 dBm og en identifikationshastighed på over 1.000 tags pr. sekund. De understøttede protokoller omfatter EPC C1G2 og ISO 18000-6B/C, og der findes yderligere protokolmuligheder til specifikke projekter.

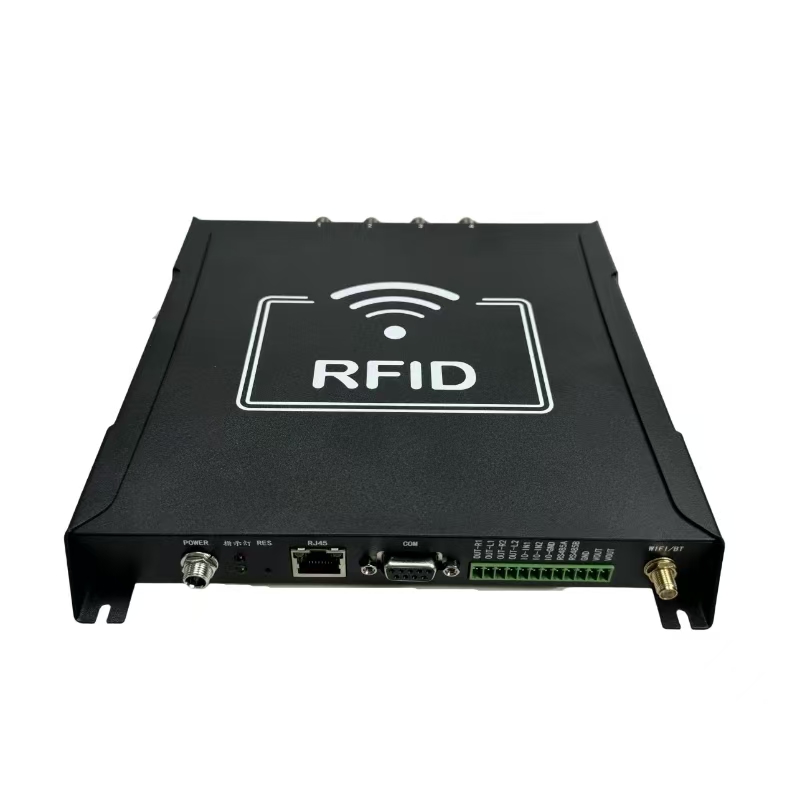

Ethernet, RS232, RS485, WiFi og Bluetooth giver flere muligheder for at forbinde læseren med RFID-software og styresystemer.

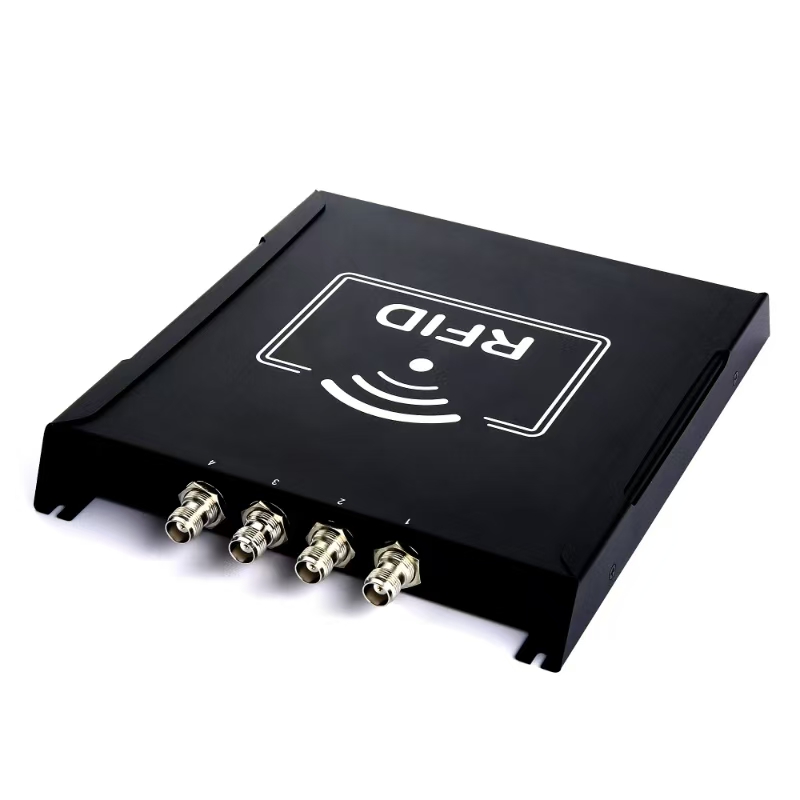

Fire antenneporte til flere aflæsningszoner
Der kan tilsluttes fire eksterne RFID-antenner til den samme læser, hvilket gør det muligt at placere antennerne rundt om forskellige sider af en døråbning, et transportbånd, en produktionsstation eller et andet fast identifikationspunkt.
I modsætning til en integreret læser med indbygget antenne giver den eksterne antenne systemintegratorerne større fleksibilitet med hensyn til antennetype, monteringsplacering og indretningen af aflæsningszonen.
Læseren understøtter desuden RSSI, filtrering af tags og registrering af antennestatus, hvilket letter konfigurationen af RFID-systemet og behandlingen af tag-data.
Tekniske specifikationer
| Parameter | Specifikation |
| RFID-protokoller | EPC C1G2, ISO 18000-6B/C |
| Valgfrie protokoller | GB/T29768-2013, GJB7377.1-2011 |
| Private protokoller | Understøttelse af brugerdefinerede protokoller er tilgængelig |
| GB-frekvens | 920–925 MHz / 840–845 MHz |
| FCC-frekvens | 902–928 MHz |
| ETSI-frekvens | 865–868 MHz |
| Frekvens i Japan | 916–920 MHz |
| Maksimal RF-udgangseffekt | 33 dBm ±1 dBm |
| Effektjustering | 1 dB-trin |
| Modtagefølsomhed | -87 dBm |
| RSSI | Understøttet |
| Optaget båndbredde | <200 kHz |
| Frekvensstabilitet | ≤±20 ppm |
| Læs afstand | 0–20 m |
| Skriveafstand | 0–10 m |
| Hastighed ved identifikation af mærker | >1.000 tags/s |
| Antenneudgange | 4 × TNC |
| Arbejdstilstand | Fast frekvens / frekvenshopping |
| Ethernet | 10 M/100 M adaptiv |
| RS232 | 9600 / 19200 / 115200 (standard) / 460800 (valgfrit) |
| RS485 | Understøttet |
| Bluetooth | BLE 5.1 |
| WiFi | 2,4 GHz, IEEE 802.11 b/g/n |
| Inddata | 2 optokoblerindgange |
| Resultater | 2 relæudgange |
| Relækapacitet | 30 V jævnstrøm / 1 A; 125 V vekselstrøm / 0,75 A |
| Strømforsyning | 5–24 V jævnstrøm |
| Strømforbrug | 10 W ved en udgangseffekt på 33 dBm |
| Dimensioner | 191 × 188 × 25 mm |
| Vægt | 1 kg |
| Boliger | Legering |
| Beskyttelsesvurdering | IP55 |
| Driftstemperatur | -20°C til +70°C |
| Opbevaringstemperatur | -40°C til +85°C |
|
Driftsluftfugtighed |
0–95% RH, ikke-kondenserende |
RFID-læse- og skriveafstanden varierer afhængigt af RF-udgangseffekten, typen af ekstern antenne, tagets ydeevne og installationsmiljøet.
RFID-læserens funktioner
Læseren understøtter flere funktioner, der er nyttige ved implementering af RFID-systemer med flere antenner:
- Drift med intensiv læsning
- RSSI-rapportering med tag
- Filtrering efter tag
- Antennestatus / detektering af stående bølger
- Online firmwareopdatering
- Drift med fast frekvens og frekvenshopping
- Styring via eksternt indgangssignal og relæudgang
Disse funktioner gør det muligt at konfigurere læseren til forskellige identifikationszoner, uden at hver enkelt RFID-hændelse skal håndteres udelukkende af applikationssoftwaren.
Typiske applikationer
- Lager og logistik
Der kan opstilles flere antenner omkring modtagelsessteder, lasteområder eller kontrolpunkter i lageret for at identificere mærkede paller, kartoner og aktiver. - Produktion og fremstilling
Velegnet til faste RFID-stationer på produktionslinjer eller ved materialetransportpunkter, hvor tags skal identificeres automatisk. - Sporing af aktiver og udstyr
Ved at placere antennerne eksternt kan RFID-aflæsningszoner tilpasses udstyrsindgange, lagerområder eller punkter, hvor bevægelsen af aktiver kontrolleres. - Køretøjs- og portstyring
Antennerne kan placeres i overensstemmelse med banens eller portens opbygning med henblik på identifikation af UHF-køretøjsmærker.
Har du brug for en RFID-læser med 4 porte til dit RFID-system?
Oplys os om din RFID-tag, de nødvendige læseområder, antenneplaceringer og kommunikationsgrænseflade. Vi kan hjælpe med at vurdere konfigurationen af læseren og den eksterne antenne til din installation.
Ofte stillede spørgsmål
De mest stillede spørgsmål om 4-ports RFID-læser
Læseren har fire TNC-antenneporte og kan tilsluttes op til fire kompatible eksterne UHF-RFID-antenner.
Ja. Eksterne antenner kan placeres forskellige steder afhængigt af den ønskede opstilling af RFID-læsningszonerne.
Den angivne identifikationshastighed er på over 1.000 tags pr. sekund under passende driftsbetingelser.
Den maksimale RF-udgangseffekt er 33 dBm ±1 dBm, og effekten kan justeres i trin på 1 dB.
Ja. Den understøtter 2,4 GHz Wi-Fi 802.11 b/g/n og BLE 5.1 samt Ethernet, RS232 og RS485.
Standardunderstøttelsen omfatter EPC C1G2 og ISO 18000-6B/C. GB/T29768-2013 og GJB7377.1-2011 er valgfri, og der tilbydes desuden tilpasning til private protokoller.
