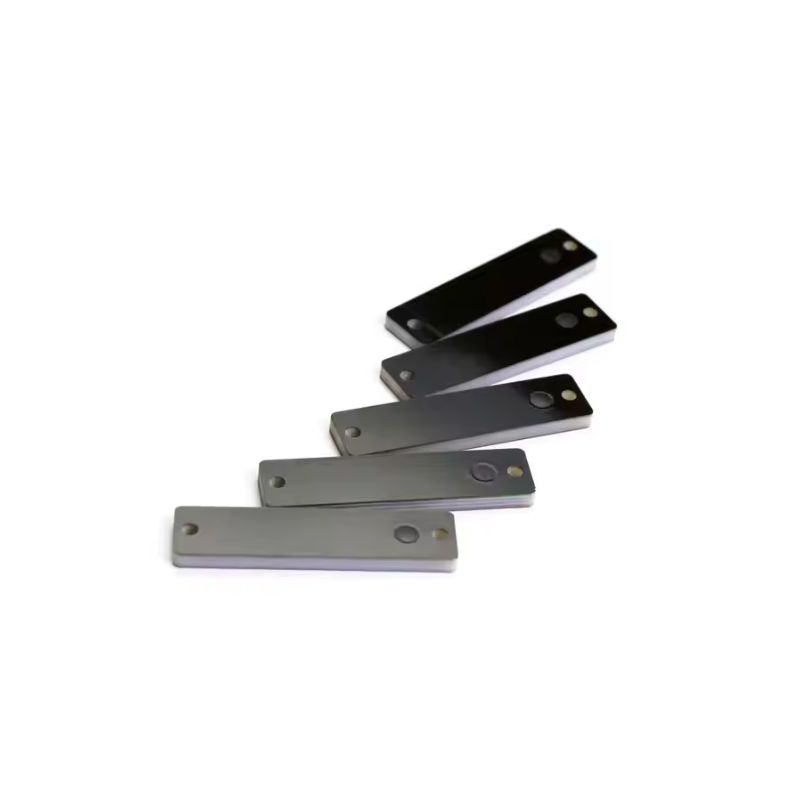

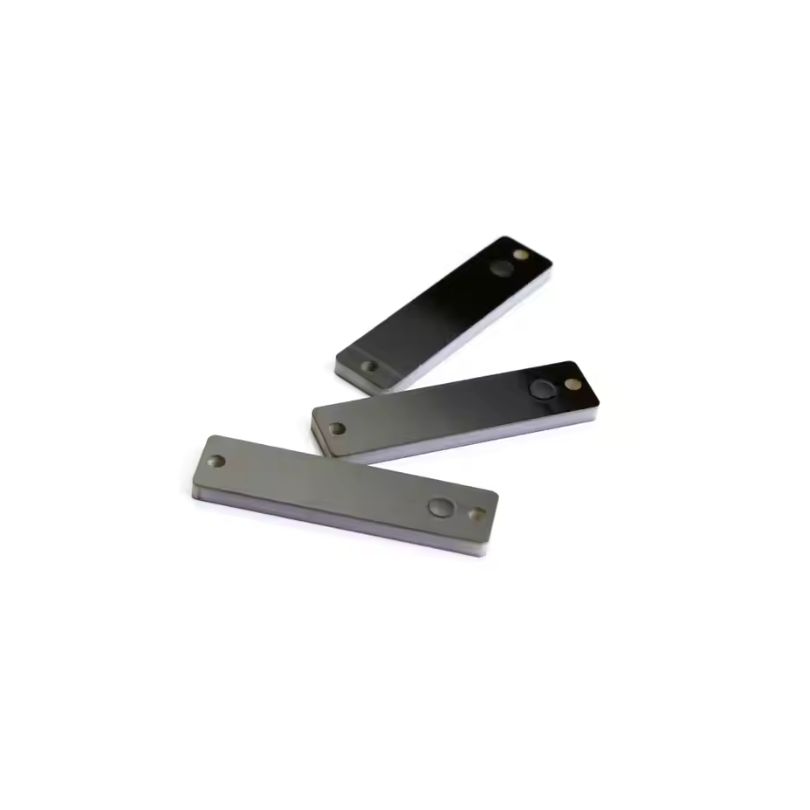

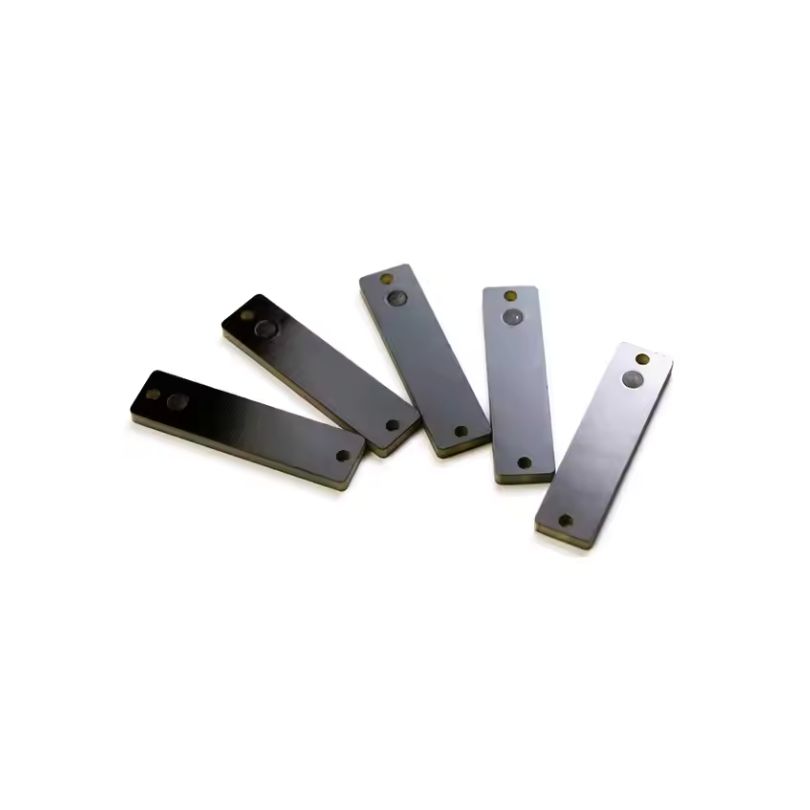

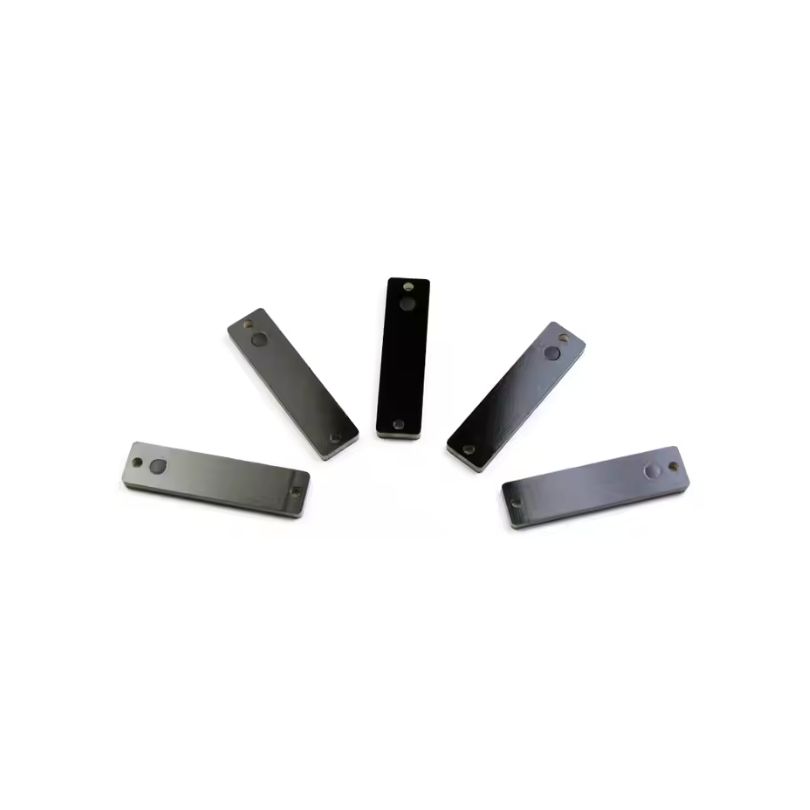

PCB-RFID-Tag für die Nachverfolgung hitzebeständiger Gegenstände
Metallunempfindlicher RFID-Tag für Industrieanlagen
A PCB RFID-Tag ist ein passiver Identifikator, der auf einem FR4-Leiterplattensubstrat aufgebaut ist und für Werkzeuge, Vorrichtungen, Maschinen, Behälter, IT-Hardware und andere industrielle Anlagen bestimmt ist.
Dieses Produkt verfügt über eine speziell entwickelte Antennenstruktur, die die RFID-Kommunikation auf leitfähigen Oberflächen ermöglicht, auf denen ein Standard-Etikett an Leistung einbüßen könnte. Dank seiner flachen Bauweise eignet es sich besonders dann, wenn ein kompakter Anti-Metall-RFID-Tag einem dicken, geformten Tag vorgezogen wird.
Es stehen separate HF- und UHF-Konfigurationen zur Verfügung. HF unterstützt die kontrollierte Identifizierung im Nahbereich, während UHF für das Auslesen von Objekten mit mehreren Tags über größere Entfernungen ausgelegt ist.
Technische Spezifikationen
| Besonderheit | Spezifikation |
|---|---|
| Produkttyp | Passives RFID-Tag auf Leiterplatte |
| Primäre Verwendung | Identifizierung von Metallwerkzeugen, Geräten, Behältern und Industrieanlagen |
| Substrat | FR4, glasfaserverstärktes Epoxidharz |
| On-Metal-Design | Speziell entwickelte Antennenstruktur auf einer Leiterplatte |
| Frequenzoptionen | HF 13,56 MHz / UHF 860-960 MHz |
| HF-Protokoll | ISO/IEC 15693, ISO/IEC 18000-3 oder ISO/IEC 14443 Typ A, je nach Chip |
| UHF-Protokoll | EPC UHF Gen2 / ISO/IEC 18000-63 |
| HF-Chip-Optionen | ICODE SLIX oder SLIX2; NTAG- oder MIFARE-Optionen je nach Anforderungen an Lesegerät und Antenne |
| UHF-Chip-Optionen | UCODE 9, UCODE 9xe oder ein anderer aktueller EPC Gen2-IC |
| Standardgrößen | 5 × 5 mm, 7 × 7 mm, 8 × 8 mm oder Sondermaße |
| HF-Lesereichweite | Etwa 1–3 cm, je nach Ausführung und Lesegerät |
| UHF-Lesereichweite | Bis zu 6 m bei geeigneten Tag-Abmessungen und Installationsbedingungen |
| Erinnerung | Hängt vom ausgewählten IC ab |
| Betriebstemperatur | -40°C bis +100°C |
| Lagertemperatur | -40°C bis +150°C |
| Schutzklasse | IP68 für die angegebene fertige Konstruktion; die Prüfbedingungen sollten bestätigt werden |
| Installation | Kleben, Einbau oder Schraubbefestigung, sofern die Abmessungen dies zulassen |
| Anpassungsoptionen | Größe, Antennendesign, Befestigungslöcher, Chip, Codierung, Logo, QR-Code, Barcode, Seriennummer und Verpackung |
Die Verfügbarkeit der Chips, der Speicher, die Datenspeicherdauer und die Schreiblebensdauer sollten für den für die Produktion ausgewählten IC überprüft werden.
Typische Anwendungen
- Werkzeug- und Vorrichtungsverfolgung
PCB-Tags kann Formen, Matrizen, Lehren, Vorrichtungen, Handwerkzeuge und Fertigungsvorrichtungen während der Lagerung, Verwendung, Prüfung und Wartung identifizieren. - Metallbehälter und Mehrwegverpackungen
Lagerbetriebe können Behälter, Regale, Käfige, Paletten und Mehrwegtransportbehälter mit Etiketten versehen, um Bestands- und Bewegungsdaten zu erfassen. - Produktions- und Lagerbestandssteuerung
Hersteller können eine Tag-Kennung mit einer Komponente, einem Träger, einem Arbeitsplatz, einem Fertigungsauftrag oder einem Qualitätskontrolldatensatz verknüpfen. - IT- und Rechenzentrumsausrüstung
Kompakte PCB-Etiketten dienen zur Kennzeichnung von Servern, Netzwerkgeräten, Schränken, Speicherhardware und anderen Geräten mit begrenztem Einbauraum. - Labor- und technische Anlagen
Mithilfe von Tags lassen sich Messgeräte und Ausrüstung mit Kalibrierprotokollen, zugeordneten Abteilungen, Prüfterminen oder der Wartungshistorie verknüpfen.
Wie Hersteller RFID-Tags auf Leiterplatten zur Werkzeugverwaltung einsetzen
Bei einer typischen Werkzeugverwaltungslösung erhält jedes Werkzeug oder jede Vorrichtung ein PCB-Etikett mit einer eindeutigen RFID-Kennung.
Die Kennung ist mit einem Bestandsdatensatz verknüpft, der Informationen wie Werkzeugtyp, Lagerort, zugewiesener Produktionsbereich, Kalibrierungsdatum, Wartungsstatus oder zuständige Abteilung enthält.
Ein UHF-System kann die stichprobenartige Bestandsprüfung und die Erfassung von Materialbewegungen an den Eingängen zur Werkzeugabteilung unterstützen. Ein HF-System kann gewählt werden, wenn der Prozess eine kontrollierte Identifizierung an einem bestimmten Arbeitsplatz erfordert.
Die Leistung hängt von den Abmessungen der Tags, dem Lesegerätetyp, der Platzierung der Antenne, dem Abstand zwischen den Objekten, der Montageposition und der Softwarekonfiguration ab.
HF- vs. UHF-RFID-Tag auf Leiterplatte
| Vergleichspunkt | HF-PCB-RFID-Tag | UHF-RFID-Tag auf Leiterplatte |
|---|---|---|
| Frequenz | 13,56 MHz | 860-960 MHz |
| Typisches Protokoll | ISO/IEC 15693 oder ISO/IEC 14443 Typ A | EPC UHF Gen2 / ISO/IEC 18000-63 |
| Leseabstand | Etwa 1–3 cm für diese Produktreihe | Bis zu 6 m bei geeigneten Konstruktionen |
| Lesemethode | Kontrollierte Identifizierung aus nächster Nähe | Bestandserfassung mit größerer Reichweite und mehreren Tags |
| Lesertyp | HF- oder NFC-kompatibles Lesegerät, je nach Chip | UHF-RFID-Lesegerät (Handgerät oder stationär) |
| Optimale Passform | Arbeitsplatzkontrollen, Wartungsprotokolle, integrierte Kennzeichnung | Werkzeugbestände, Containerverfolgung, Lagerbestände, Produktionsbewegungen |
| Wichtigster Auswahlfaktor | Präzise Wechselwirkung im Nahbereich | Lesereichweite und Chargenkennzeichnung |
Wählen Sie HF, wenn im Rahmen des Prozesses ein Objekt aus einer kontrollierten Nahdistanz identifiziert werden muss.
Wählen Sie UHF, wenn die Anwendung eine größere Lesereichweite, schnellere Bestandserfassungen oder die Erkennung mehrerer mit Tags versehener Objekte innerhalb eines Lesebereichs erfordert.
Benötigen Sie einen RFID-Chip auf Leiterplatte für Hochtemperaturgeräte?
Kontaktieren Sie JIA RFID unter Berücksichtigung Ihrer Montagefläche, des verfügbaren Einbauraums, der Betriebstemperatur, des Lesegerätmodells und der erforderlichen Lesereichweite.
Das technische Team kann ein HF- oder UHF-Leiterplatten-Design empfehlen und vor der Serienfertigung Muster zur Überprüfung der Lesereichweite, der Montage und der thermischen Eigenschaften bereitstellen.
Häufig gestellte Fragen
Die wichtigsten Fragen zum PCB-RFID-Tag
Ein PCB-RFID-Tag ist ein passiver RFID-Tag, der auf einem FR4-Leiterplattensubstrat aufgebaut ist. Er kommt dort zum Einsatz, wo kompakte Abmessungen, eine robuste Bauweise oder die Integration in Geräte erforderlich sind.
Ja. Bei diesem Modell kommt eine Antennenstruktur zum Einsatz, die für die Montage auf leitfähigen Oberflächen ausgelegt ist.
Ja. Diese hitzebeständigen RFID-Tags haben einen angegebenen Betriebsbereich von -40 °C bis +100 °C. Die Eignung sollte unter Berücksichtigung des tatsächlichen Temperaturzyklus und der Einwirkdauer überprüft werden.
Nein. Der angegebene Wert von +150 °C ist die maximale Lagertemperatur. Die angegebene maximale Betriebstemperatur beträgt +100 °C.
Nein. Die Lesereichweite hängt von den Abmessungen des Tags, der Antennenkonstruktion, der Leistung des Lesegeräts, der Montagefläche, der Ausrichtung des Tags und den Umgebungsbedingungen ab.
UHF-EPC-Gen2-Tags unterstützen das Auslesen mehrerer Tags gleichzeitig. Die HF-Multitag-Fähigkeit hängt vom gewählten Protokoll, dem Lesegerät, der Antenne und der Anordnung der Tags ab.
Die fertige Baugruppe entspricht der Schutzart IP68. Überprüfen Sie die für das ausgewählte Modell geltende Eintauchtiefe, Eintauchdauer, Kapselung und Prüfbedingungen.
Die Mindestbestellmenge beträgt 500 Stück.
