Décodage de la RFID : exploration des trois principaux types de systèmes RFID

Cet article aborde les trois principaux types de systèmes RFID : basse fréquence (LF), haute fréquence (HF) et ultra-haute fréquence (UHF). La compréhension de ces différents types de RFID est essentielle pour les entreprises de divers secteurs, notamment la vente au détail, la logistique, la santé, etc.

Nous explorerons comment chaque Système RFID fonctionne, ses forces et ses faiblesses, et ses applications dans le monde réel. À la fin, vous comprendrez clairement quelles fréquence et quel type d'étiquette RFID correspond le mieux à vos besoins et pourquoi prendre le temps de les découvrir est une décision intelligente pour toute entreprise.

Types de RFID

Les trois principaux types de RFID : LF, HF et UHF

FonctionnalitéRFID LFRFID HFRFID UHF
Fréquence courante125 kHz / 134,2 kHz13,56 MHzEntre environ 860 et 960 MHz, selon les attributions régionales
Portée de lecture passive typiqueGénéralement de quelques centimètres à plusieurs dizaines de centimètresDe quelques centimètres à environ 1 mètre, selon le systèmePlusieurs mètres ; il est possible d'atteindre 10 mètres ou plus avec un équipement adapté
Normes communesNormes ISO 11784/11785 relatives à l'identification des animaux ; norme ISO/IEC 18000-2ISO/IEC 14443, ISO/IEC 15693, normes relatives à la technologie NFCEPC Gen2 / ISO/IEC 18000-63
Applications courantesIdentification des animaux, contrôle d'accès, dispositifs d'immobilisationCartes à puce, NFC, billetterie, bibliothèquesInventaire, logistique, identification des actifs
Principal avantageIdentification à courte portée présentant une sensibilité relativement faible aux matériaux riches en eauApplications de cartes et d'étiquettes à courte portée proposant plusieurs options de protocoleIdentification à longue portée et lecture groupée d'étiquettes
Principale limitationPortée de lecture typique plus courteLes protocoles du lecteur et des étiquettes doivent correspondreLes matériaux contenant des métaux et riches en liquides peuvent nuire à la précision de la lecture

Les portées indiquées sont données à titre indicatif et ne sont pas garanties. Les performances réelles dépendent de l'antenne de l'étiquette, du lecteur, de l'installation, des matériaux environnants et de la réglementation locale en matière de radio.

Qu’est-ce qu’un système d’identification par radiofréquence (RFID) ?

Un système RFID utilisations ondes radio pour identifier et suivre les articles. Il est similaire à un système de code-barres de haute technologie, mais beaucoup plus puissant. Un système RFID de base se compose de trois éléments : une étiquette RFID, un lecteur RFID et une antenne. L'étiquette contient une micropuce qui stocke les informations et l'antenne transmet ces données à la lecteur.

Les systèmes RFID peuvent utiliser des étiquettes passives ou actives. Les étiquettes passives tirent l'énergie nécessaire à la communication d'un lecteur compatible, tandis que les étiquettes actives utilisent une source d'alimentation interne, généralement une pile. Les deux types d'étiquettes permettent de prendre en charge les processus d'identification et de suivi des actifs, mais leurs capacités dépendent de la conception du système.
Les lecteurs RFID collectent les données d'identification des étiquettes lorsque celles-ci pénètrent dans une zone de lecture appropriée. Ces informations peuvent ensuite être transmises à un logiciel de gestion des stocks, de contrôle d'accès ou de gestion des actifs. Les étiquettes RFID passives standard ne transmettent pas leur position en continu, contrairement aux appareils GPS.

Que sont les systèmes RFID passifs ?

Systèmes RFID passifs utiliser étiquettes qui n'ont pas de fonction intégrée source d'énergie. Au lieu de cela, ces étiquettes tirer de l'énergie de la ondes radio émis par le Lecteur RFID. Lorsqu'un étiquette RFID passive vient dans le plage de lecture d'un lecteur, c'est Le champ électromagnétique alimente le étiqueter, lui permettant d'envoyer des données retour au lecteur. Ce sont les plus courants types d’étiquettes RFID utilisées aujourd’hui.

Étiquettes RFID passives sont généralement moins chers et plus petits que étiquettes RFID actives car ils n'ont pas de batterie. Ils sont comme de minuscules travailleurs silencieux qui ne parlent que lorsqu'on leur parle. Cela les rend idéaux pour les applications où le coût et la taille sont des facteurs importants, comme le suivi des articles de vente au détail ou des livres de bibliothèque. Cependant, leur plage de lecture est plus court que étiquettes RFID actives, nécessitant un signal relativement fort de la part du lecteur pour fonctionner. Si vous voulez explorer étiquettes RFID passives, consultez notre Incrustations RFID.

Que sont les systèmes RFID actifs ?

Systèmes RFID actifs utiliser étiquettes avec leur source d'énergie, généralement une batterie. Cela permet étiquettes RFID actives à transmettre signale des distances plus longues que étiquettes RFID passivesImaginez-les comme ayant un mégaphone intégré pour crier leurs informations à travers un grand entrepôt. Les balises actives peuvent également stocker plus de données et disposer de fonctionnalités supplémentaires, telles que des capteurs pour surveiller la température ou l'humidité.

En raison de leur portée de lecture plus longue et des capacités améliorées, systèmes RFID actifs sont souvent utilisés pour suivre des actifs de grande valeur, tels que des conteneurs d'expédition, des véhicules ou des machines lourdes. Ils sont comme les sentinelles de la RFID monde, toujours en ligne et à l'affût. Cependant, étiquettes RFID actives sont plus chers que les étiquettes RFID passives nécessitent un remplacement périodique de la pile.

Plongée en profondeur dans les systèmes RFID à basse fréquence (LF)

Les systèmes RFID à basse fréquence (LF) fonctionnent généralement à 125 kHz ou 134,2 kHz. Ils permettent généralement une identification à courte portée, souvent comprise entre quelques centimètres et plusieurs dizaines de centimètres, selon la conception de l'étiquette, du lecteur et de l'antenne. RFID LF Elle utilise un couplage magnétique et est moins sensible à certains matériaux riches en eau que la RFID UHF. Cependant, les signaux LF ne traversent pas librement les métaux, et la présence de métaux à proximité peut tout de même nuire aux performances de lecture.

La technologie RFID LF est largement utilisée pour l'identification des animaux, le contrôle d'accès et les systèmes d'immobilisation des véhicules. Par exemple, les dispositifs d'identification animale fonctionnant à 134,2 kHz utilisent généralement les normes ISO 11784/11785 avec une communication FDX-B ou HDX. Ces étiquettes permettent d'identifier chaque animal lorsqu'elles sont lues par un lecteur compatible ; elles ne permettent pas le suivi de position par GPS. La technologie LF est particulièrement utile lorsqu'une identification fiable à courte portée est requise.

Exploration des systèmes RFID haute fréquence (HF)

Haute fréquence (HF) Systèmes RFID fonctionnent à 13,56 MHz et fournissent une plage de lecture de quelques pouces jusqu'à environ un mètre. Ils offrent des taux de transfert de données plus rapides que RFID LF systèmes. C'est comme un terrain d'entente, offrant plus de portée et de vitesse. RFID HF est couramment utilisé dans les bibliothèques pour le suivi des livres, les systèmes d'émission de tickets et le contrôle d'accès sécurisé.

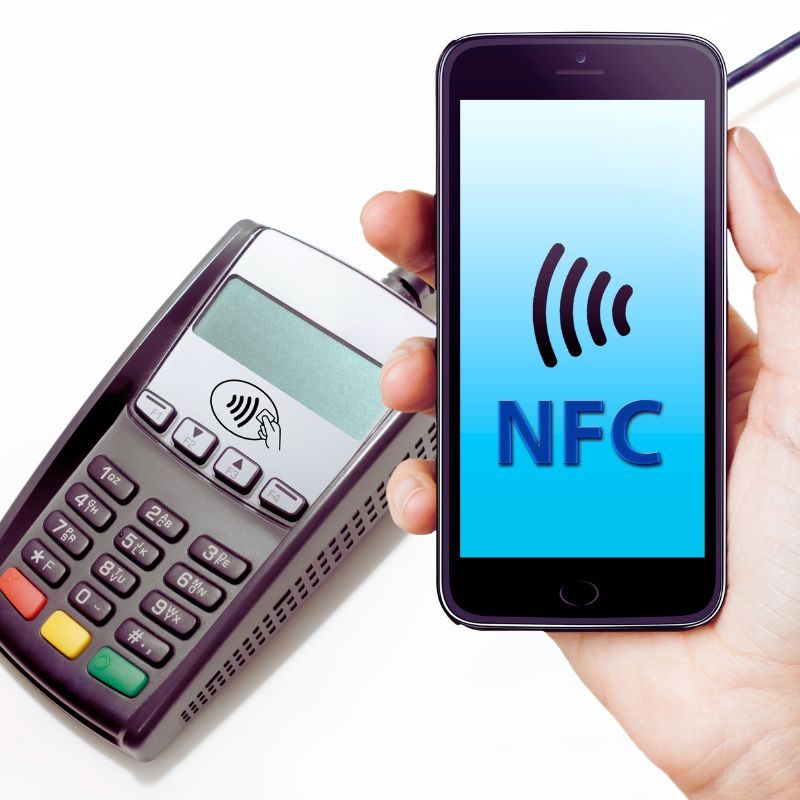

La technologie RFID haute fréquence (HF) couvre des applications telles que les cartes à puce sans contact, l'identification en bibliothèque et la communication en champ proche (NFC). La technologie NFC fonctionne également à 13,56 MHz, mais la compatibilité de fréquence ne garantit pas à elle seule que tous les lecteurs HF puissent lire toutes les étiquettes NFC ou RFID. Le lecteur doit également prendre en charge le protocole de communication de l'étiquette.
La technologie RFID HF peut donner de bons résultats dans de nombreuses applications à courte portée, y compris dans certains environnements humides. Cependant, la présence de métal à proximité peut désaccorder l'antenne et réduire les performances de lecture. Le choix et l'installation des étiquettes doivent donc être testés dans des conditions réelles d'utilisation.

Comprendre les systèmes RFID à ultra-haute fréquence (UHF)

Les systèmes RFID à ultra-haute fréquence (UHF) sont largement utilisés pour l'identification d'articles à longue portée et la lecture groupée d'étiquettes. La RFID UHF passive utilise généralement des fréquences régionales comprises dans la bande plus large de 860 à 960 MHz, telles que 865–868 MHz dans une grande partie de l'Europe et 902–928 MHz aux États-Unis. Les fréquences prises en charge et la puissance d'émission autorisée dépendent des réglementations locales.

Passif RFID UHF Il peut lire les étiquettes à plusieurs mètres de distance, voire à des distances plus longues dans des conditions favorables. La portée réelle dépend du lecteur, du gain de l'antenne, de la conception de l'étiquette, de son orientation et des matériaux environnants. La norme EPC Gen2 / ISO/IEC 18000-63 est une norme largement adoptée pour la technologie RFID UHF passive.

La technologie RFID UHF est couramment utilisée dans la gestion des stocks en grande distribution, la logistique, les opérations d'entrepôt et l'identification des actifs industriels. Le terme « RAIN RFID » désigne l'écosystème de la technologie RFID UHF passive basé sur cette norme. Les systèmes RFID actifs fonctionnent à l'aide de piles et peuvent utiliser différentes fréquences et méthodes de communication ; leurs portées de lecture ne doivent donc pas être considérées comme correspondant aux mêmes spécifications que celles de la technologie RFID UHF passive.

Types de RFID

Comment les fréquences RFID affectent-elles les performances ?

La fréquence de fonctionnement de la technologie RFID influe sur la distance de lecture, les caractéristiques de communication et la manière dont les signaux interagissent avec les matériaux environnants. Cependant, la fréquence n'est qu'un facteur parmi d'autres. La conception de l'antenne de l'étiquette, les performances du lecteur, la position de montage et les conditions environnementales ont également une incidence sur les résultats.

Les technologies RFID LF et HF utilisent généralement le couplage magnétique pour la communication. Elles sont couramment utilisées pour l'identification à courte portée, notamment pour les étiquettes d'identification des animaux, les cartes d'accès et les applications NFC. La technologie LF peut être moins sensible à certains matériaux riches en eau, mais les métaux peuvent tout de même causer des interférences avec les systèmes LF et HF.

La technologie RFID UHF passive permet généralement d'atteindre des distances de lecture plus longues et d'identifier efficacement plusieurs articles à la fois. Cependant, le métal peut réfléchir les ondes radio, tandis que les liquides peuvent absorber l'énergie UHF et réduire les performances des étiquettes. Des étiquettes RFID spécialement conçues pour une utilisation sur du métal et un placement approprié des antennes peuvent aider à surmonter ces difficultés.

Pour plus d'informations sur les antennes, les conditions de test et la distance de lecture, consultez notre Guide sur la portée de lecture des étiquettes RFID et la compatibilité des lecteurs.

Quels sont les différents types d’étiquettes RFID ?

Étiquettes RFID Il existe différentes formes, chacune conçue pour des applications spécifiques. On les classe généralement en deux grandes catégories : actif et passif. Étiquettes RFID actives ont leur source d'énergie, leur permettant de transmettre signaux sur de longues distances. C'est comme avoir un diffuseur personnel pour chaque étiqueter. Étiquettes RFID passives compter sur le Lecteur RFID pour la puissance et avoir un temps plus court Ils ressemblent davantage à des murmures, entendus uniquement lorsque quelqu'un écoute attentivement.

Au sein de ces catégories, il existe d’autres classifications basées sur fréquence:

  • Étiquettes RFID LF : Utilisé pour le suivi des animaux, le contrôle d'accès et les applications industrielles. Découvrez notre Bracelets RFID pour des solutions d'accès sécurisé.

  • Étiquettes RFID HF : Couramment utilisé dans les cartes à puce, les livres de bibliothèque et les applications NFC.

  • Étiquettes RFID UHF : Idéal pour l'inventaire de détail, la logistique et le suivi des actifs.

Chaque type a ses forces et ses faiblesses, en fonction de l'utilisation prévue. Apprendre Quelle est la différence entre LF et HF ?.

Comment les systèmes RFID sont-ils utilisés dans différentes industries ?

Les systèmes RFID facilitent l'identification et la collecte de données dans de nombreux secteurs d'activité. Dans le commerce de détail et la logistique, la technologie RFID UHF passive aide les entreprises à identifier les produits, les cartons et les actifs étiquetés à des points de lecture définis. Dans le secteur de la santé, des systèmes RFID adaptés peuvent faciliter l'identification des équipements et la gestion des stocks. Dans l'agriculture, la technologie RFID LF est couramment utilisée pour identifier chaque animal grâce à des marques auriculaires électroniques ou à des transpondeurs implantés.

Les données RFID peuvent améliorer la traçabilité lorsque les opérations d'identification sont reliées à des logiciels d'entreprise. Cependant, la technologie RFID passive standard ne permet pas un suivi GPS en continu. Le niveau de visibilité de la localisation dépend de la couverture des lecteurs et du type de système de suivi installé.

Que sont les systèmes de localisation en temps réel (RTLS) ?

Les systèmes de localisation en temps réel (RTLS) sont conçus pour estimer et mettre à jour la position d'actifs ou de personnes au sein d'une zone surveillée. En fonction de la précision requise et de l'application, les RTLS peuvent utiliser la RFID active, le Bluetooth Low Energy (BLE), la technologie Ultra-Wideband (UWB) ou d'autres technologies sans fil. Contrairement à l'identification RFID passive classique, les RTLS s'appuient sur une infrastructure adaptée pour calculer et transmettre les informations de localisation.

Le RTLS est utilisé dans divers secteurs, notamment la santé, pour suivre les équipements médicaux et surveiller le flux de patients, la fabrication pour optimiser les flux de travail et localiser les outils et les pièces, et la logistique pour gérer les opérations de chantier et suivre les expéditions. En offrant une visibilité en temps réel, le RTLS aide les entreprises à améliorer leur efficacité, à réduire leurs coûts et à renforcer la sécurité.

FAQ

Quels sont les trois principaux types de systèmes RFID ?

Les trois principaux types de systèmes RFID sont Basse fréquence (LF), Haute fréquence (HF), et Ultra-haute fréquence (UHF). Chacun fonctionne à un niveau différent fréquence gamme et offre des capacités uniques en ce qui concerne portée de lecture, taux de transfert de données et adéquation à diverses applications.

Les étiquettes RFID passives ne disposent d'aucune source d'alimentation interne et dépendent de l'énergie fournie par un lecteur compatible. Les étiquettes RFID actives utilisent une pile pour alimenter leurs composants électroniques et assurer la communication. Les étiquettes actives permettent souvent des applications à plus longue portée, mais leur coût est généralement plus élevé et elles nécessitent un entretien régulier de la pile.

RFID UHF Les systèmes sont généralement considérés comme les meilleurs pour la gestion des stocks en raison de leur longue durée de vie. plage de lecture, des taux de transfert de données rapides et la capacité de lire plusieurs balises simultanément. Cela permet un suivi rapide et précis d'un grand nombre d'articles dans le commerce de détail, l'entreposage et la logistique.

La technologie RFID permet aux entreprises d'enregistrer les événements d'identification lorsque des produits étiquetés passent par des zones équipées de lecteurs, telles que les postes de réception, les entrées d'entrepôt ou les points d'expédition. Ces événements peuvent être reliés à des logiciels de gestion des stocks ou de logistique afin d'améliorer la traçabilité. Le suivi continu de la localisation nécessite une infrastructure supplémentaire.

Oui. Les étiquettes auriculaires RFID LF et les micropuces injectables sont couramment utilisées pour l'identification des animaux. Par exemple, les systèmes FDX-B et HDX à 134,2 kHz prennent en charge l'identification électronique conformément aux normes ISO 11784/11785. Ces étiquettes permettent d'identifier chaque animal lorsqu'elles sont lues ; elles ne permettent pas à elles seules de déterminer la position GPS d'un animal.

Dans soins de santé, RTLS permet de suivre les équipements médicaux, de surveiller le flux de patients et de garantir que les ressources essentielles sont facilement disponibles en cas de besoin. Cela améliore l'efficacité, réduit les coûts associés aux équipements perdus ou égarés et améliore les soins aux patients.

Principaux points à retenir

  • Technologie RFID utilisations ondes radio pour identifier et suivre les articles. Un système RFID comprend un étiqueter, un lecteur, et un antenne.

  • Il existe trois principaux types de systèmes RFID: Basse fréquence (LF), Haute fréquence (HF), et Ultra-haute fréquence (UHF).

  • Étiquettes RFID passives n'ont pas leur source d'énergie et compter sur le lecteur pour l'énergie, tandis que étiquettes RFID actives avoir une batterie intégrée.

  • La technologie RFID LF permet l'identification à courte portée et est moins sensible aux matériaux riches en eau que la technologie UHF, mais les métaux peuvent tout de même nuire à ses performances.

  • RFID HF offre une modérée plage de lecture et la vitesse des données, couramment utilisées dans les cartes à puce et NFC.

  • RFID UHF offre la plus longue plage de lecture et le transfert de données le plus rapide, ce qui est idéal pour la gestion des stocks et la logistique.

  • La fréquence d'un système RFID affecte ses performances, y compris plage de lecture, le débit de données et la pénétration du matériau.

  • Étiquettes RFID se présentent sous diverses formes, notamment LF, HF, et UHF, chacun adapté à différentes applications.

  • RFID est utilisé dans les secteurs de la vente au détail, de la logistique, de la santé, de l'agriculture et de la gestion d'actifs.

  • Systèmes de localisation en temps réel (RTLS) peut utiliser la technologie RFID active ou d'autres technologies sans fil pour estimer la localisation des biens au sein d'une zone définie.

En comprenant les différents types de systèmes RFID et leurs capacités, les entreprises peuvent prendre des décisions éclairées pour améliorer l'efficacité, renforcer la sécurité et rationaliser les opérations. En tant que fournisseur leader de solutions RFID personnalisées, nous nous engageons à vous aider à trouver la technologie RFID parfaite pour répondre à vos besoins uniques.
