Afkodning af RFID: Udforskning af de tre hovedtyper af RFID-systemer
Denne artikel dykker ned i de tre hovedtyper af RFID-systemer: lav frekvens (LF), høj frekvens (HF) og ultra høj frekvens (UHF). At forstå disse forskellige typer RFID er afgørende for virksomheder på tværs af forskellige sektorer, herunder detailhandel, logistik, sundhedspleje og mere.
Vi vil undersøge, hvordan hver RFID system værker, dets styrker og svagheder og applikationer i den virkelige verden. Til sidst vil du tydeligt forstå hvilken frekvens og type RFID-tag passer bedst til dine behov, og hvorfor det er et smart træk for enhver virksomhed at tage sig tid til at lære om dem.
De tre hovedtyper af RFID: LF, HF og UHF
| Feature | LF RFID | HF RFID | UHF RFID |
| Almindelig hyppighed | 125 kHz / 134,2 kHz | 13,56 MHz | Ca. 860–960 MHz, afhængigt af regionale tildelinger |
| Typisk rækkevidde ved passiv aflæsning | Normalt fra centimeter til flere tiere centimeter | Fra et par centimeter til omkring 1 meter, afhængigt af systemet | Flere meter; med passende udstyr er det muligt at nå op på 10 meter eller mere |
| Fælles standarder | ISO 11784/11785 om identifikation af dyr; ISO/IEC 18000-2 | ISO/IEC 14443, ISO/IEC 15693, NFC-relaterede standarder | EPC Gen2 / ISO/IEC 18000-63 |
| Almindelige applikationer | Dyreidentifikation, adgangskontrol, immobilisatorer | Smartkort, NFC, billetudstedelse, biblioteker | Lager, logistik, identifikation af aktiver |
| Den største fordel | Kortdistanceidentifikation med relativt lav følsomhed over for vandholdige materialer | Anvendelser af kort og tags på tæt hold med flere protokolmuligheder | Identifikation over større afstande og aflæsning af flere tags på én gang |
| Vigtigste begrænsning | Kortere typisk læseafstand | Læser- og tag-protokollerne skal stemme overens | Metaller og væskeholdige materialer kan påvirke måleresultaterne |
De angivne rækkevidder er vejledende og kan ikke garanteres. Den faktiske ydeevne afhænger af tag-antennen, læseren, installationen, de omgivende materialer samt lokale radiobestemmelser.
Hvad er et radiofrekvensidentifikationssystem (RFID)?
Et RFID-system bruger radiobølger at identificere og spore genstande. Det ligner et højteknologisk stregkodesystem, men meget mere kraftfuldt. Et grundlæggende RFID-system består af tre komponenter: et RFID-tag, en RFID-læser og en antenne. Tagget indeholder en mikrochip, der gemmer information, og antennen overfører disse data til læser.
RFID-systemer kan anvende passive eller aktive tags. Passive tags modtager den energi, der er nødvendig for kommunikation, fra en kompatibel læser, mens aktive tags bruger en intern strømkilde, som regel et batteri. Begge typer kan understøtte arbejdsgange til identifikation og sporing af aktiver, men deres funktioner afhænger af systemets udformning.
RFID-læsere indsamler identifikationsdata fra tags, når disse kommer ind i et passende læseområde. Disse oplysninger kan derefter sendes til software til lagerstyring, adgangskontrol eller aktivstyring. Standard passive RFID-tags rapporterer ikke løbende deres position, som GPS-enheder gør.
Hvad er passive RFID-systemer?
Passive RFID-systemer bruge Tags der ikke har en indbygget strømkilde. I stedet disse Tags trække strøm fra radiobølger udsendes af RFID-læser. Når en passivt RFID-tag kommer inden for læse rækkevidde af en læser, dens elektromagnetiske felt styrker tag, så den kan sende data tilbage til læseren. Disse er de mest almindelige typer af RFID-tags, der bruges i dag.
Passive RFID-tags er typisk billigere og mindre end aktive RFID-tags fordi de mangler batteri. De er som små, tavse arbejdere, der kun taler, når de bliver talt til dem. Dette gør dem ideelle til applikationer, hvor omkostninger og størrelse er vigtige faktorer, såsom sporing af detailartikler eller biblioteksbøger. Dog deres læse rækkevidde er kortere end aktive RFID-tags, hvilket kræver et relativt stærkt signal fra læser at fungere. Hvis du vil udforske passive RFID-tags, tjek vores RFID indlæg.
Hvad er aktive RFID-systemer?
Aktive RFID-systemer bruge Tags med deres strømkilde, normalt et batteri. Dette tillader aktive RFID-tags til sende signalerer længere afstande end passive RFID-tags. Forestil dig, at de har en indbygget megafon til at råbe deres information på tværs af et stort lager. Aktive tags kan også gemme flere data og have yderligere funktioner, såsom sensorer til at overvåge temperatur eller fugtighed.
På grund af deres længere læserækkevidde og forbedrede muligheder, aktive RFID-systemer bruges ofte til at spore værdifulde aktiver, såsom forsendelsescontainere, køretøjer eller tunge maskiner. De er som vagtposterne i RFID verden, altid tændt og ser på. Imidlertid, aktive RFID-tags er dyrere end passive RFID-tags og kræver, at batteriet udskiftes med jævne mellemrum.
Dyb dyk ned i lavfrekvente (LF) RFID-systemer
Lavfrekvente (LF) RFID-systemer fungerer typisk ved 125 kHz eller 134,2 kHz. De muliggør generelt identifikation på kort afstand, ofte fra nogle få centimeter til flere snese centimeter, afhængigt af mærket, læseren og antennens udformning. LF RFID anvender magnetisk kobling og påvirkes i mindre grad af visse vandholdige materialer end UHF-RFID. LF-signaler trænger dog ikke uhindret igennem metal, og metal i nærheden kan stadig forstyrre aflæsningskvaliteten.
LF RFID anvendes i vid udstrækning til identifikation af dyr, adgangskontrol og startspærresystemer til køretøjer. For eksempel anvender 134,2 kHz-enheder til identifikation af dyr typisk ISO 11784/11785 med FDX-B- eller HDX-kommunikation. Disse mærker identificerer individuelle dyr, når de scannes af en kompatibel læser; de giver ikke mulighed for GPS-sporingsfunktion. LF-teknologi er særligt nyttig, hvor der er behov for pålidelig identifikation på tæt hold.
Udforskning af højfrekvente (HF) RFID-systemer
Høj frekvens (HF) RFID-systemer operere ved 13,56 MHz og give en læse rækkevidde på et par centimeter op til omkring en meter. De tilbyder hurtigere dataoverførselshastigheder end LF RFID systemer. Det er som en mellemting, der tilbyder mere rækkevidde og hastighed. HF RFID bruges ofte i biblioteker til bogregistrering, udlånsystemer og sikker adgangskontrol.

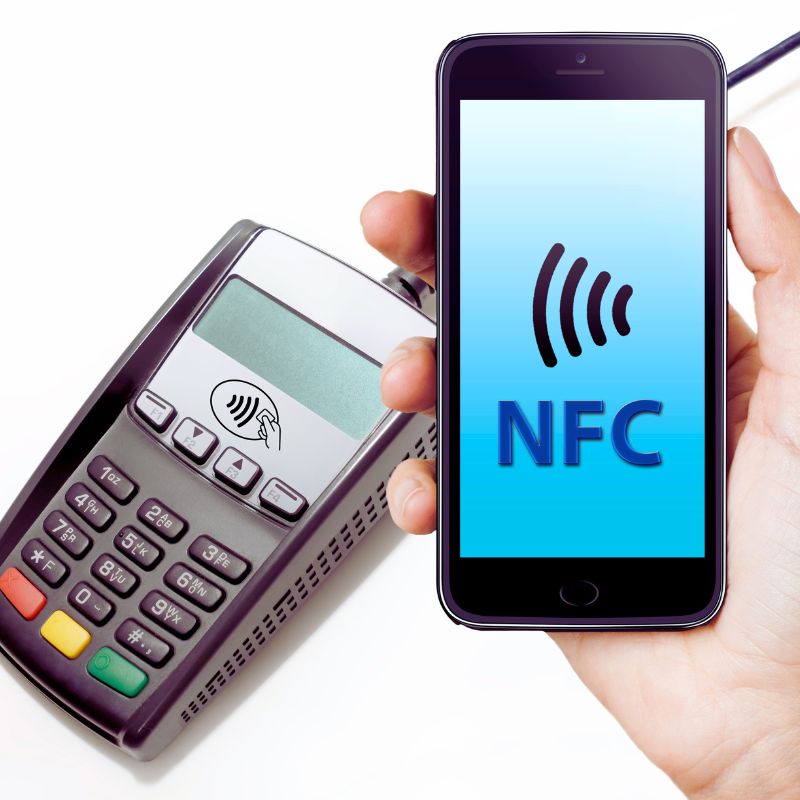

Højfrekvent RFID omfatter anvendelser såsom kontaktløse smartkort, biblioteksidentifikation og Near Field Communication (NFC). NFC fungerer også ved 13,56 MHz, men en kompatibel frekvens i sig selv garanterer ikke, at enhver HF-læser kan aflæse alle NFC- eller RFID-tags. Læseren skal også understøtte tagets kommunikationsprotokol.
HF-RFID fungerer godt i mange anvendelser på kort afstand, herunder i visse miljøer med fugt. Metal i nærheden kan dog forstyrre antennens indstilling og forringe aflæsningskvaliteten. Valg og installation af tags bør derfor afprøves under reelle driftsforhold.
Forståelse af Ultra-High Frequency (UHF) RFID-systemer
UHF-RFID-systemer (Ultra-High Frequency) anvendes i vid udstrækning til identifikation af genstande over større afstande og til aflæsning af mængdemærker. Passiv UHF-RFID anvender typisk regionale frekvenser inden for det bredere 860–960 MHz-bånd, f.eks. 865–868 MHz i store dele af Europa og 902–928 MHz i USA. De understøttede frekvenser og den tilladte sendestyrke afhænger af lokale bestemmelser.
Passiv UHF RFID kan aflæse tags fra flere meters afstand, og under gunstige forhold er det muligt at opnå endnu større afstande. Den faktiske rækkevidde afhænger af læseren, antennens forstærkning, tagets udformning, retningen og de omgivende materialer. EPC Gen2 / ISO/IEC 18000-63 er en bredt anvendt standard for passiv UHF-RFID.
UHF-RFID anvendes ofte inden for lagerstyring i detailhandlen, logistik, lagerdrift og identifikation af industrielle aktiver. RAIN RFID henviser til økosystemet for passiv UHF-RFID-teknologi baseret på denne standard. Aktive RFID-systemer bruger batterier og kan fungere ved hjælp af forskellige frekvenser og kommunikationsmetoder, hvorfor deres læseafstande ikke bør betragtes som den samme specifikation som passiv UHF-RFID.
Hvordan påvirker RFID-frekvenser ydeevnen?
RFID-driftsfrekvensen påvirker læseafstanden, kommunikationsegenskaberne og den måde, signalerne interagerer med omgivende materialer på. Frekvensen er dog kun én af flere faktorer. Tag-antennens udformning, læserens ydeevne, monteringspositionen og miljøforholdene har også indflydelse på resultaterne.
LF- og HF-RFID-teknologier anvender typisk magnetisk kobling til kommunikation. De vælges ofte til kortdistanceidentifikation, herunder mærker til dyr, adgangskort og NFC-applikationer. LF kan være mindre følsom over for visse vandholdige materialer, men metal kan stadig forstyrre både LF- og HF-systemer.
Passiv UHF-RFID understøtter generelt længere læseafstande og effektiv identifikation af flere genstande. Metal kan dog reflektere radiobølger, mens væsker kan absorbere UHF-energi og forringe tagets ydeevne. Specielt udviklede RFID-tags til brug på metal samt korrekt placering af antenner kan bidrage til at løse disse udfordringer.
For nærmere oplysninger om antenner, testbetingelser og læseafstand henvises til vores Vejledning i RFID-tags læseafstand og læserkompatibilitet.
Hvad er de forskellige typer RFID-tags?
RFID tags kommer i forskellige former, hver designet til specifikke applikationer. Overordnet falder de i to hovedkategorier: aktiv og passiv. Aktive RFID-tags har deres strømkilde, så de kan sende signaler over lange afstande. De er som at have en personlig udsender til hver tag. Passive RFID-tags stole på RFID-læser for magt og har en kortere læse rækkevidde. De er mere som hvisken, der kun høres, når nogen lytter nøje.
Inden for disse kategorier er der yderligere klassifikationer baseret på frekvens:

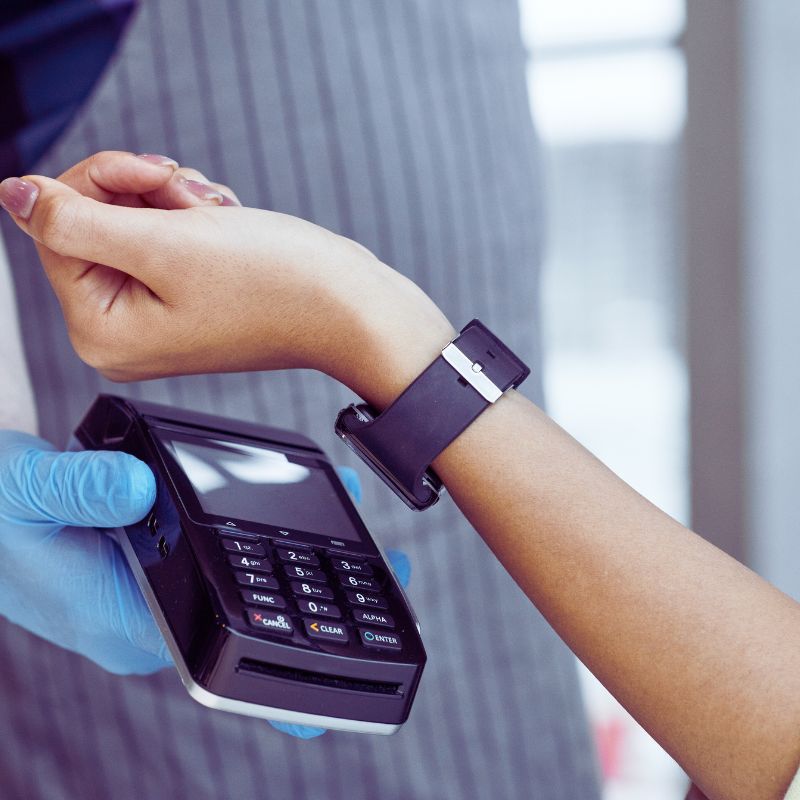

LF RFID-tags: Anvendes til dyresporing, adgangskontrol og industrielle applikationer. Tjek vores RFID armbånd til sikre adgangsløsninger.
HF RFID-tags: Bruges almindeligvis i smart cards, biblioteksbøger og NFC-applikationer.
UHF RFID-tags: Ideel til detaillager, logistik og aktivsporing.
Hver type har sine styrker og svagheder, alt efter hvad den skal bruges til. Lær Hvad er forskellen mellem LF og HF?.
Hvordan bruges RFID-systemer i forskellige industrier?
RFID-systemer understøtter identifikation og dataindsamling på tværs af mange brancher. Inden for detailhandel og logistik hjælper passiv UHF-RFID virksomheder med at identificere mærkede produkter, kartoner og aktiver ved fastlagte aflæsningspunkter. Inden for sundhedssektoren kan egnede RFID-systemer understøtte identifikation af udstyr og lagerstyring. Inden for landbruget anvendes LF-RFID ofte til at identificere enkelte dyr ved hjælp af elektroniske øremærker eller implanterede transpondere.
RFID-data kan forbedre sporbarheden, når identifikationshændelser er koblet til forretningssoftware. Standard passiv RFID giver dog ikke mulighed for kontinuerlig GPS-sporing. Graden af synlighed af placeringen afhænger af læserens dækningsområde og den type sporingssystem, der er installeret.
Hvad er Real-Time Location Systems (RTLS)?
Real-Time Location Systems (RTLS) er udviklet til at estimere og opdatere placeringen af aktiver eller personer inden for et overvåget område. Afhængigt af den krævede nøjagtighed og anvendelsen kan RTLS anvende aktiv RFID, Bluetooth Low Energy (BLE), Ultra-Wideband (UWB) eller andre trådløse teknologier. I modsætning til almindelig passiv RFID-identifikation er RTLS afhængig af en passende infrastruktur til at beregne og rapportere positionsoplysninger.
RTLS bruges i forskellige industrier, herunder sundhedspleje, til at spore medicinsk udstyr og overvåge patientflow, fremstilling for at optimere arbejdsgange og lokalisere værktøjer og dele, og logistik til at styre værftsdrift og spore forsendelser. Ved at give realtidssynlighed hjælper RTLS virksomheder med at forbedre effektiviteten, reducere omkostningerne og øge sikkerheden.
Ofte stillede spørgsmål
Hvad er de tre hovedtyper af RFID-systemer?
De tre hovedtyper af RFID-systemer er Lav frekvens (LF), Høj frekvens (HF), og Ultra-høj frekvens (UHF). Hver opererer på en anden frekvens række og tilbyder unikke muligheder vedr læseområde, dataoverførselshastighed og egnethed til forskellige applikationer.
Hvad er forskellen mellem aktive og passive RFID-tags?
Passive RFID-tags har ingen indbygget strømkilde og er afhængige af energi fra en kompatibel læser. Aktive RFID-tags bruger et batteri til at drive deres elektronik og kommunikation. Aktive tags understøtter ofte anvendelser med større rækkevidde, men er generelt forbundet med højere omkostninger og større krav til batterivedligeholdelse.
Hvilken type RFID-system er bedst til lagerstyring?
UHF RFID systemer anses generelt for bedst til lagerstyring på grund af deres lange læse rækkevidde, hurtige dataoverførselshastigheder og mulighed for at læse flere tags samtidigt. Dette giver mulighed for hurtig og præcis sporing af et stort antal varer inden for detailhandel, lager og logistik.
Hvordan forbedrer RFID-teknologi forsyningskædens synlighed?
RFID hjælper virksomheder med at registrere identifikationshændelser, når mærkede produkter passerer gennem steder udstyret med læsere, såsom modtagestationer, lagerindgange eller udleveringssteder. Disse hændelser kan kobles til lagerstyrings- eller logistiksoftware for at forbedre sporbarheden. Kontinuerlig sporingsfunktion kræver yderligere infrastruktur.
Kan RFID-tags bruges til at spore dyr?
Ja. LF RFID-øremerker og injicerbare mikrochips anvendes ofte til identifikation af dyr. For eksempel understøtter 134,2 kHz FDX-B- og HDX-systemer elektronisk identifikation i henhold til ISO 11784/11785. Disse mærker identificerer de enkelte dyr, når de scannes; de fastslår ikke på egen hånd et dyrs GPS-position.
Hvad er fordelene ved at bruge RTLS i sundhedsvæsenet?
I sundhedsplejeRTLS kan spore medicinsk udstyr, overvåge patientflow og sikre, at kritiske aktiver er let tilgængelige, når det er nødvendigt. Dette forbedrer effektiviteten, reducerer omkostninger forbundet med tabt eller forlagt udstyr og forbedrer patientbehandlingen.
Nøgle takeaways
RFID-teknologi bruger radiobølger at identificere og spore genstande. Et RFID-system omfatter en tag, a læser, og en antenne.
Der er tre hoved typer af RFID-systemer: Lav frekvens (LF), Høj frekvens (HF), og Ultra-høj frekvens (UHF).
Passive RFID-tags ikke har deres strømkilde og stole på læser for energi, mens aktive RFID-tags har et indbygget batteri.
LF RFID understøtter kortdistanceidentifikation og påvirkes i mindre grad af vandholdige materialer end UHF, men metal kan stadig forstyrre dens ydeevne.
HF RFID giver en moderat læse rækkevidde og datahastighed, almindeligvis brugt i smart cards og NFC.
UHF RFID tilbyder længst læse rækkevidde og hurtigste dataoverførsel, som er ideel til lagerstyring og logistik.
Frekvensen af et RFID-system påvirker dens ydeevne, herunder læse rækkevidde, datahastighed og materialegennemtrængning.
RFID tags kommer i forskellige former, bl.a LF, HF, og UHF, hver egnet til forskellige applikationer.
RFID bruges på tværs af detail-, logistik-, sundheds-, landbrugs- og asset management-industrier.
Lokaliseringssystemer i realtid (RTLS) kan anvende aktiv RFID eller andre trådløse teknologier til at estimere, hvor aktiver befinder sig inden for et afgrænset område.
Ved at forstå det anderledes typer af RFID-systemer og deres muligheder kan virksomheder træffe informerede beslutninger for at forbedre effektiviteten, øge sikkerheden og strømline driften. Som en førende leverandør af tilpassede RFID-løsninger er vi dedikerede til at hjælpe dig med at finde den perfekte RFID-teknologi til at opfylde dine unikke behov.
