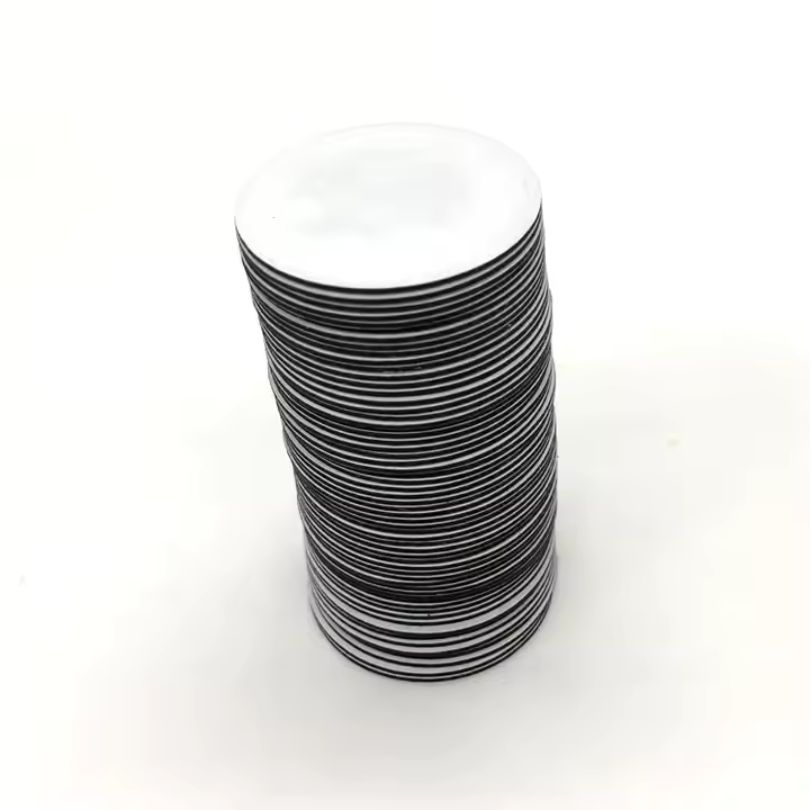

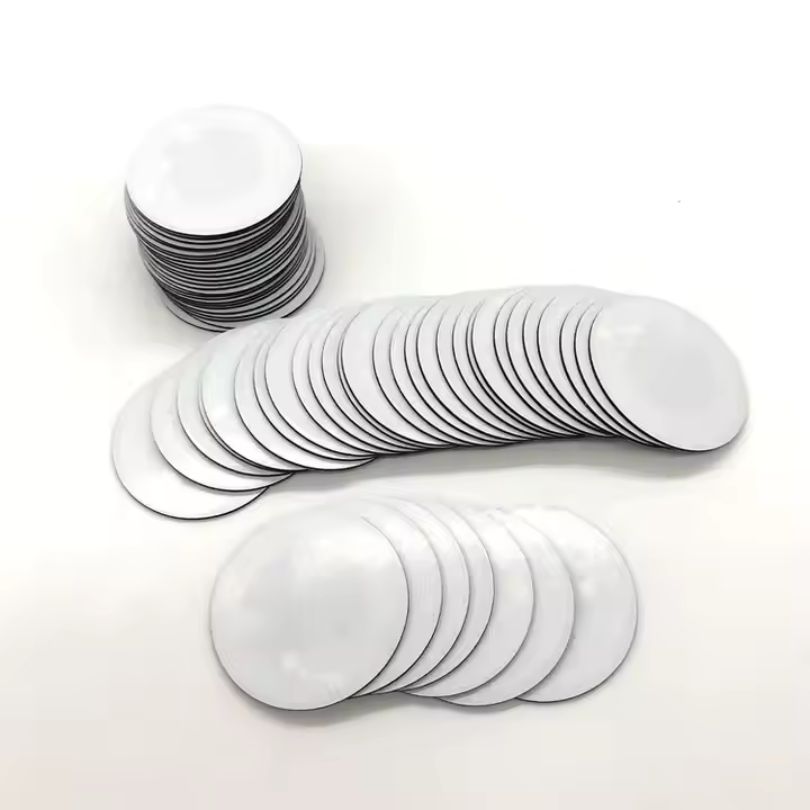

Pasywny tag NFC do powierzchni metalowych
Naklejka NFC z motywem antymetalowym do identyfikacji za pomocą zbliżeniowego czytnika
Jakiś Pasywny znacznik NFC to bezbateryjny tag o częstotliwości 13,56 MHz, który przechowuje dane i nawiązuje łączność po zbliżeniu do niego telefonu lub czytnika obsługującego technologię NFC.
Ten produkt to naklejka NFC z motywem antymetalowym przeznaczony do stosowania na stali, aluminium, żelazie, urządzeniach elektronicznych, narzędziach, sprzęcie i innych powierzchniach przewodzących. Zawiera warstwę ekranującą z ferrytu, która pomaga ograniczyć zakłócenia metalowe podczas odczytu NFC.
Ta etykieta nadaje się do zastosowań o niewielkim zasięgu, takich jak identyfikacja zasobów, weryfikacja autentyczności produktów, dokumentacja konserwacji sprzętu, cyfrowe strony produktów, identyfikatory dostępu oraz interaktywne działania angażujące klientów.
Najważniejsze cechy pasywnych tagów NFC
- Tryb pasywny NFC
Tag nie wymaga baterii. Jest zasilany polem elektromagnetycznym generowanym przez kompatybilny telefon lub czytnik NFC. - Warstwa ekranująca z ferrytu
Warstwa ferrytowa umożliwia komunikację NFC, gdy tag jest umieszczony na powierzchniach przewodzących. - Programowalna pamięć NFC
W zależności od pojemności pamięci chipa i oprogramowania tag może przechowywać adresy URL, identyfikatory, informacje o produktach, linki do serwisu, dane uwierzytelniające lub informacje o działaniach uruchamianych przez aplikację. - Format naklejek samoprzylepnych
Cienka konstrukcja naklejki pozwala na bezpośrednie nakładanie jej na powierzchnie produktów, narzędzia, opakowania, plakietki, ekspozytory lub obudowy urządzeń.
Specyfikacja techniczna pasywnych tagów NFC
| Funkcja | Specyfikacja |
| Typ produktu | Pasywny tag NFC / naklejka NFC odporna na metal |
| Główna aplikacja | Identyfikacja poprzez dotknięcie na powierzchniach metalowych i przewodzących |
| Częstotliwość | 13,56MHz |
| Protokół | Norma ISO/IEC 14443A |
| Standardowy chip | NTAG213 |
| Dodatkowe modułki | NTAG216, NTAG424 lub układy NFC dostosowane do konkretnego projektu |
| Pamięć użytkownika | 144 bajty z układem NTAG213 |
| Odległość czytania | Do 4 cm |
| Struktura materiału | Warstwa wierzchnia z PET, warstwa ekranująca z ferrytu, antena aluminiowa |
| Spoiwo | Kleje akrylowe klasy przemysłowej |
| Wymiary | Możliwość dostosowania, np. 30 mm × 20 mm |
| Temperatura pracy | -25°C do +70°C |
| Przechowywanie danych | 10+ lat |
| Cykle odczytu/zapisu | Do 100 000 cykli |
| Opcje dostosowywania | Rozmiar, kształt, chip, nadruk, kodowanie, zgodność identyfikatorów UID, logo, kod QR, opakowanie |
| MOQ | 500 sztuk |
Typowe zastosowania pasywnych tagów NFC
- Śledzenie aktywów
Służy do identyfikacji narzędzi, urządzeń elektronicznych, sprzętu, szafek i innych zasobów, w przypadku których preferowany jest proces oparty na technologii NFC z odczytem po dotknięciu. - Uwierzytelnianie produktu
Marki mogą wykorzystywać pasywne tagi NFC do łączenia produktów fizycznych ze stronami weryfikacyjnymi, rejestrami numerów seryjnych lub systemami przeciwdziałania podrabianiu. - Konserwacja sprzętu
Zespoły serwisowe mogą naklejać naklejki NFC na maszyny lub panele, aby uzyskać dostęp do dzienników serwisowych, protokołów przeglądów lub instrukcji naprawczych. - Marketing interaktywny
Zespoły ds. sprzedaży detalicznej i produktów mogą wykorzystywać tagi NFC do wyświetlania informacji o produktach, filmów, stron rejestracji, instrukcji obsługi lub ofert promocyjnych. - Dostęp i identyfikacja
Tagi NFC z powłoką antymetalową można stosować na wybranych identyfikatorach, drzwiach, szafkach lub urządzeniach, o ile czytnik NFC i powierzchnia montażowa są kompatybilne.
Przykład zastosowania: Dokumentacja konserwacji sprzętu
Zespół konserwacyjny potrzebował prostego sposobu na uzyskanie dostępu do dokumentacji serwisowej metalowych szaf sterowniczych i narzędzi. Wydrukowane etykiety łatwo ulegały zniszczeniu, a kody QR wymagały skanowania aparatem w odpowiednim oświetleniu.
Zespół umieścił na wybranych elementach wyposażenia naklejki NFC z powłoką antymetalową. Każda naklejka zawierała link do strony z dokumentacją konserwacji i była powiązana z identyfikatorem elementu wyposażenia w systemie wewnętrznym.
Technicy mogli przyłożyć telefon z obsługą NFC do tagu, aby otworzyć stronę z danymi. Ostateczna skuteczność zależała od umiejscowienia tagu, modelu telefonu, materiału, z którego wykonana była powierzchnia, oraz od tego, czy funkcja NFC była włączona.
Tag NFC typu „Anti Metal” a standardowa naklejka NFC
| Punkt odniesienia | Standardowa naklejka NFC | Antymetalowy tag NFC |
| Powierzchnia montażowa | Najlepiej nadaje się do papieru, plastiku, szkła i powierzchni niemetalowych | Przeznaczone do powierzchni metalowych i przewodzących |
| Wydajność na metalu | Zazwyczaj nie jest to niezawodne rozwiązanie w przypadku bezpośredniego mocowania do metalu | Warstwa ferrytowa pomaga ograniczyć zakłócenia metalowe |
| Struktura | Chip NFC, antena, warstwa klejąca | Chip NFC, antena, warstwa ekranująca z ferrytu, warstwa klejąca |
| Odległość odczytu | Niewielki zasięg, w zależności od telefonu lub czytnika | Niewielki zasięg, do 4 cm w zależności od sposobu montażu |
| Najlepsze przypadki użycia | Opakowania, plakaty, kartki, wyroby z tworzyw sztucznych | Narzędzia, elektronika, szafki, maszyny, etykiety na wyroby metalowe |
| Poziom kosztów | Zazwyczaj niższy | Zazwyczaj wyższa z powodu warstwy ferrytowej |
Standardowa naklejka NFC nadaje się do powierzchni niemetalowych. W przypadku umieszczenia jej bezpośrednio na metalu może to zakłócić działanie anteny NFC i spowodować niepowodzenie skanowania.
Tag NFC z osłoną przeciwmetalową posiada warstwę ekranującą z ferrytu umieszczoną pomiędzy anteną NFC a metalową powierzchnią. Dzięki temu stanowi on lepszy wybór w przypadku narzędzi, sprzętu, urządzeń elektronicznych, metalowych opakowań, szafek oraz środków trwałych w przemyśle.
Potrzebujesz pasywnych tagów NFC do produktów lub urządzeń metalowych?
W przypadku zastosowań NFC na powierzchniach metalowych konstrukcja tagu powinna być dostosowana do materiału, na którym zostanie zamontowany, dostępnej powierzchni etykiety, pozycji odczytu przez telefon, pojemności pamięci chipa oraz zakodowanej treści.
Skontaktuj się z JIA RFID aby omówić Państwa projekt związany z technologią NFC, w tym moduły NTAG213, NTAG216 i NTAG424, kodowanie adresów URL, dopasowywanie identyfikatorów UID, nadruk logo, nadruk kodów QR, dobór materiałów samoprzylepnych oraz testowanie próbek na rzeczywistej powierzchni produktu przed rozpoczęciem produkcji seryjnej.
Często zadawane pytania
Najważniejsze pytania dotyczące pasywnego tagu NFC.
Pasywny tag NFC to tag NFC bez baterii, który przechowuje dane i komunikuje się z kompatybilnym telefonem lub czytnikiem NFC na częstotliwości 13,56 MHz.
Standardowe tagi NFC zazwyczaj nie działają niezawodnie na metalowych powierzchniach. Tagi NFC odporne na metal wykorzystują warstwę ekranującą z ferrytu, która ogranicza zakłócenia powodowane przez powierzchnie przewodzące.
Naklejka NFC z powłoką antymetalową to etykieta NFC z warstwą ferrytową i warstwą klejącą, przeznaczona do umieszczania na powierzchniach metalowych lub przewodzących.
Wiele telefonów z systemem Android i iPhone'ów wyposażonych w funkcję NFC oraz przemysłowych czytników NFC może odczytywać ten tag, o ile obsługują standard ISO/IEC 14443A. Kompatybilność zależy od modelu urządzenia, ustawień NFC, typu chipa oraz oprogramowania.
Zasięg odczytu wynosi do 4 cm, w zależności od modelu telefonu lub czytnika, rozmiaru tagu, powierzchni montażowej oraz warunków otoczenia.
Tak. Można go zaprogramować, wprowadzając adresy URL, identyfikatory, zapisy tekstowe, działania aplikacji lub inne dane NFC za pomocą kompatybilnego oprogramowania NFC lub sprzętu do kodowania.
Tak. Tag może powiązać produkt ze stroną weryfikacyjną, rekordem w bazie danych lub procesem uwierzytelniania. Poziom bezpieczeństwa zależy od typu chipa i konstrukcji systemu.
MOQ wynosi 500 sztuk.
Warto podać takie informacje, jak powierzchnia montażowa, rozmiar identyfikatora, typ chipa, wymagania dotyczące pamięci, projekt graficzny, zakodowana treść, scenariusz zastosowania, model czytnika lub telefonu, wymagania dotyczące kleju oraz ilość.
